一、產品概述
DDSY6712單相電子式遠程預付費電能表(以下簡稱“儀表”)是根據居民實際用電狀況所設計、制造。它具有較高的準確度和可靠性。本儀表采用先進的電能計量專用芯片，與成熟的復費率、預付費技術相結合設計而成，應用16位數字采樣處理技術及SMT 工藝制造的高新技術產品。關鍵元器件選用國際知名品牌的長壽命器件，提高了產品的可靠性和使用壽命，數據顯示采用大屏幕液晶，便于抄表。
| 遠程抄表 | 手機遠程充值 | 遠程控制通斷電 | 多費率分時計費 | 階梯電價 | 正反向有功電能 | 顯示電流電壓功率 |
該儀表能實現分時計量預付費，設 定日抄表，掌上電腦編程及抄表等功 能；可設置2個時區，4種費率，12個 日時段；并具有紅外和485通訊功能， 可實現遠距離抄表，通信規約可支持 DL/T 645-2007《多功能電能表通信 規約》，為用電自動化管理提供了必 備的條件。
其性能指標符合GB/T 17215.321-2008《1級和2級靜止式交流有功電度 表》中對電子式有功電度表的技術要求，符合GB/T15284-2002《多費率電能 表 特殊要求》對復費率電能表的技術要求，并符合GB/T18460-2001《IC卡預 付費售電系統》的各項技術要求。
二、型號規格技術參數
1、規格型號
| 規格/型號 | 精度等級 | 電壓規格(V) | 電流規格(A) |
| DDSY6712 | 1.0 | 220 | 5(20)、10(40)、15(60)、20(80)、30(100) |
2、主要技術參數
①基本誤差：
| 負載電流 | 功率因數 | 百分數誤差限(%) |
| 0.05Ib≤I<0.1Ib | 1 | ±1.0 |
| 0.1Ib≤I≤Imax | ±0.6 | |
| 0.1Ib≤I<0.2Ib | 0.5(滯后) | ±1.0 |
| 0.2Ib≤I≤Imax | 0.8(超前) | ±0.6 |
②電氣參數(參比條件):
| 起動電流 | 功 耗 | 潛 動 | 電壓范圍 | 工作溫度范圍 |
| 0.4 %Ib | 電壓線路<1.0W,3.0VA;電流線路<1.0VA | 具有邏輯防潛動電路 | 220V±10% | -25℃～+55℃ |
③費率工作參數:
| 時鐘準確度(日誤差) | 電池容量 | 停電后數據保存時間 | 費率數 | 時段數 |
| ≤0.5S(23℃) | ≥1200mAh | ≥10年(用新電池) | 4 | 10 |
三、產品功能特點
| 【電能計量功能】:可計量有功電能 |
| 【預存電費功能】:先充值后用電、解決收費難問題 |
| 【拉合閘功能】:欠費自動拉閘斷電、充值自動通電、手動遠程拉合閘 |
| 【保護功能】:超負荷自動斷電，電流過大時自動斷電保護，負荷正常時自動通電 |
| 【插卡充值功能】:在網絡意外中斷情況下需要充值，可臨時用卡給電表充值，充值方式多樣化 |
| 【通訊接口】:RS-485通訊接口，配套遠程抄表系統，可抄取電表電量和余額數據，DL/T645-2007通訊規約 |
| 【電流規格】:5(20)A;10(40)A;15(60)A;20(80)A;30(100)A |
| 【定時抄表】:遠程定時自動抄表 |
| 【手機充值繳費】:手機支付寶、微信都可支付繳費 |
| 【無線數據傳輸】:電表配套采集器內置4G流量卡，免費送10年流量 |
| 【手機短信通知】:余額低于報警值，系統會發給用戶催繳短信；充值成功，手機短信通知 |

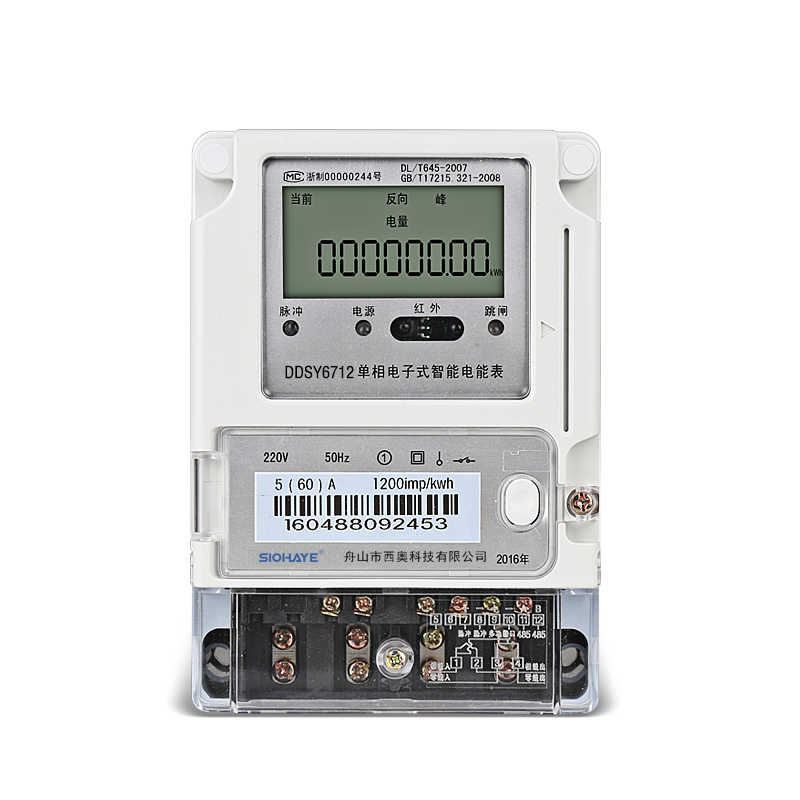

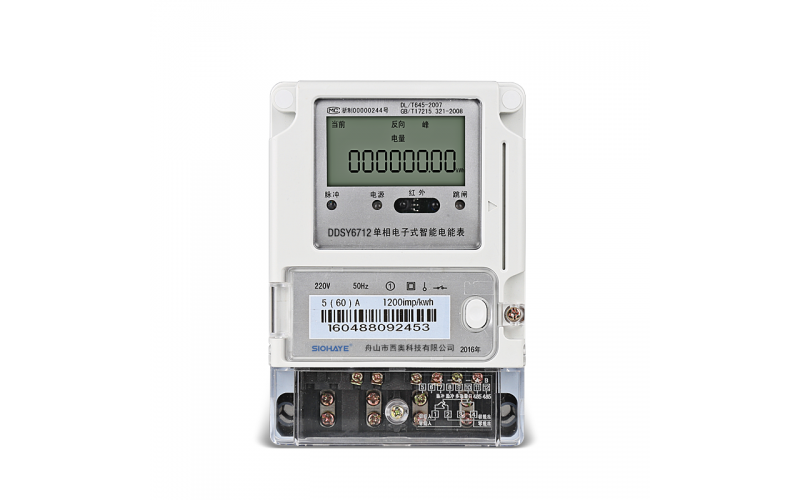

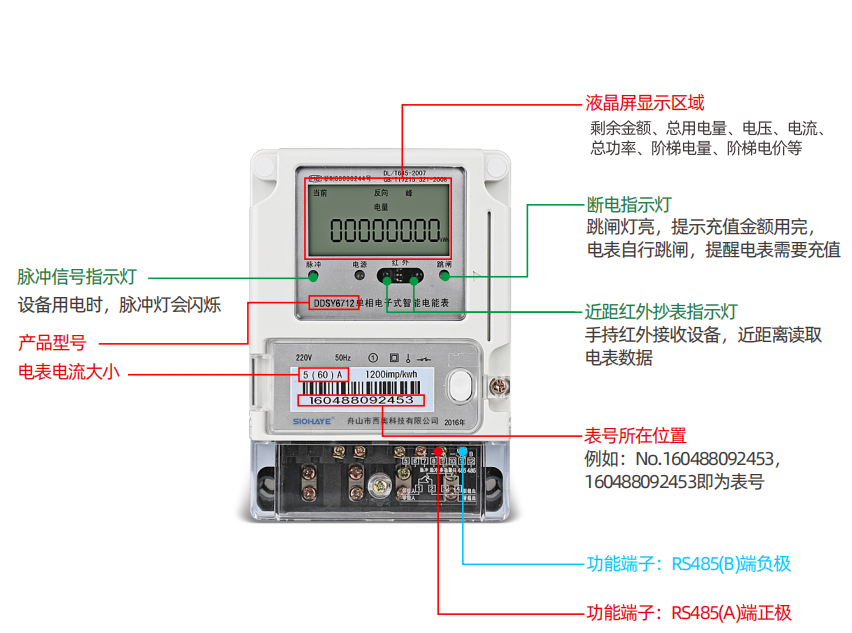

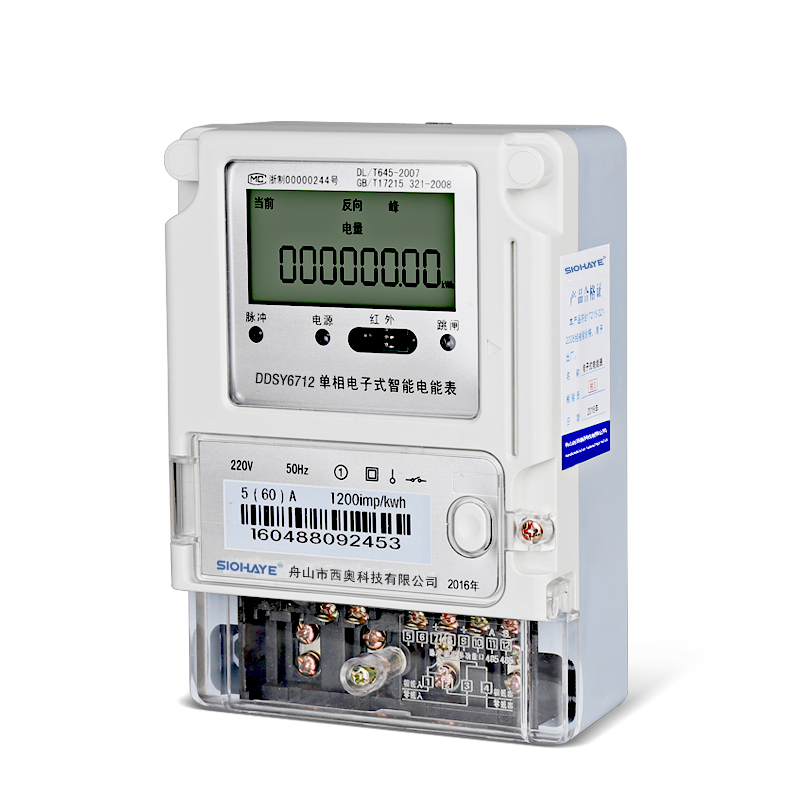

四、外觀圖
五、電表電流選擇
電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。 電流要算所有電器加起來的電流，電表電流買小了，電表會燒掉，建議電流要買稍大些。（例如：10A*220V=2200W；5（20）承受功率為4000W）
| 5(20)A 最大負載電器功率4000W |
10(40)A 最大負載電器功率8000W |
| 15(60)A 最大負載電器功率13000W |
| 20(80)A 最大負載電器功率17000W |
| 30(100)A 最大負載電器功率22000W |

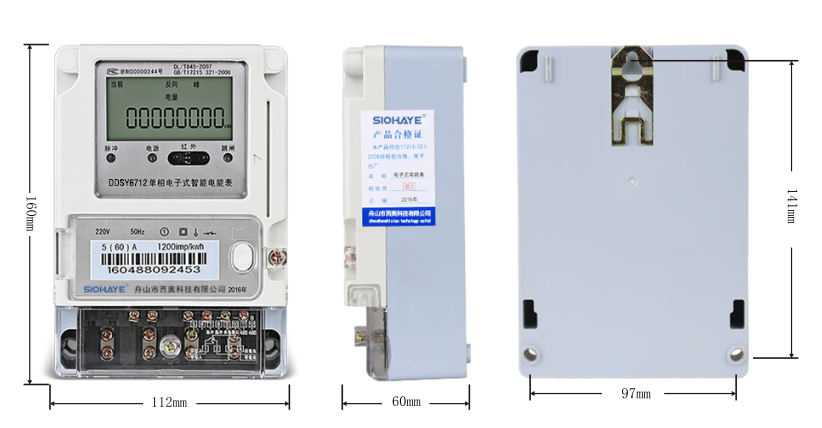

六、產品尺寸
七、接線圖

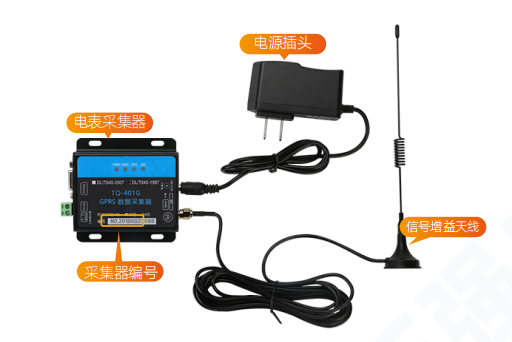

八、4G采集器介紹

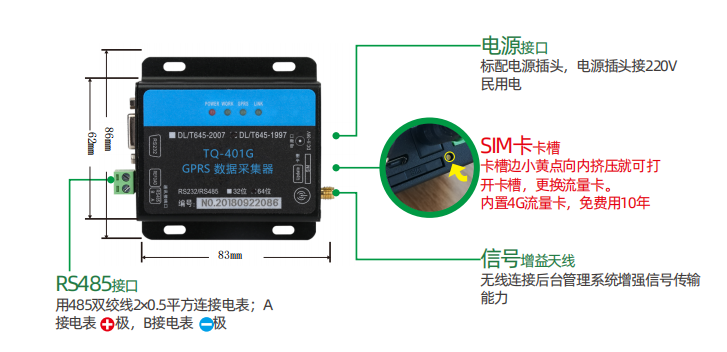

九、4G采集器剖析
十、采集器參數
| 工作電壓 | 工作溫度 | 頻率范圍 | 功耗 | 工作濕度 | 外形尺寸 | 傳輸接口 |
AC220V±20% | -40℃～+75℃ | 50Hz±5% | ≤5W | ≤95% | 83mm(長)×86mm(寬)×25mm(厚) | 下行1路RS-485、上行1路4G通信 |

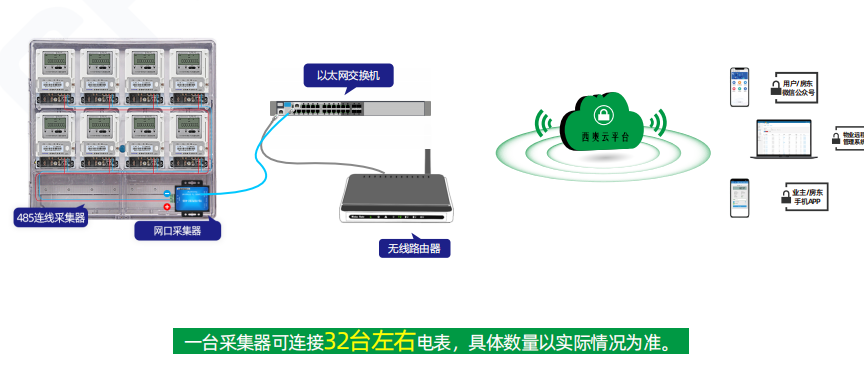

十一、方案構成解析
