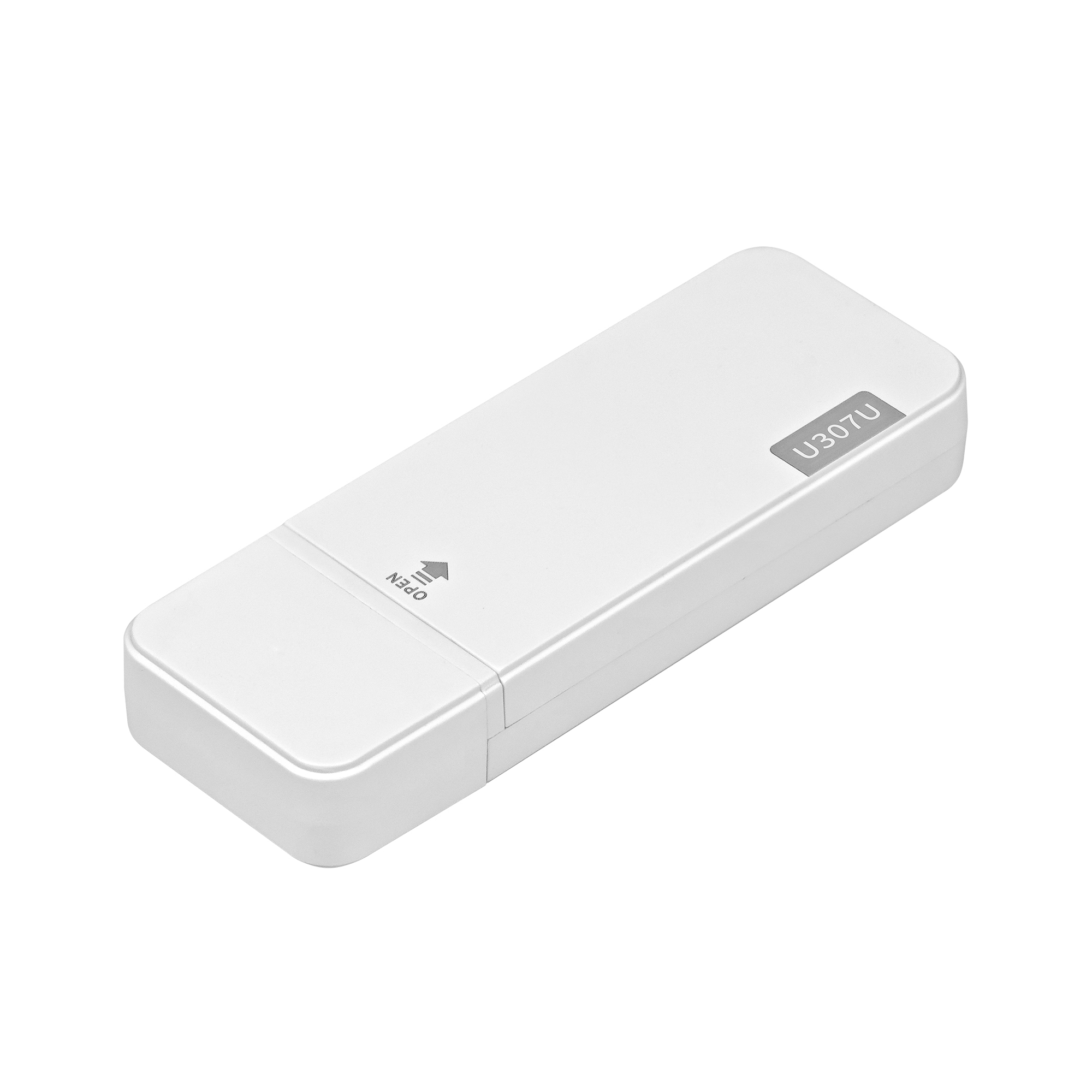

SIO-U307U（網卡版本）
1. 簡介
U307U 核心板是由西奧基于移動M307R模組推出的網卡產品 。小巧、穩定、可靠。
特性如下:
1) 支持5V USB直插供電；
2) 工作環境為-35℃-75℃；
3) 支持標簽logo定制服務；
4)支持Windows,Linux,安卓系統上網功能。做成一張4G網卡使用。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | 4G全網通 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
理論速率 | LTE-FDD:最大下行速率10Mbps，最大上行速率5Mbps LTE-TDD:最大下行速率9Mbps，最大上行速率9Mbps | |
電源參數 | 5V USB供電 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
TTL | 1路 | 產測串口，3.3V電平 |
尺寸 | 34*87mm | |
安裝方式 | USB直插 | |
2.2. 硬件資源介紹
編號 | 標識 | 功能 | 說明 |
1 | USB | 電源/USB | 5V USB供電接口，同時也是USB接口，用來下載程序或者調試日志。 |
2 | 4G天線 | ||
3 | BOOT按鍵 | 強制升級按鍵；按下按鍵，再上電設備，模組進入下模式 | |
4 | Relaod | Reload 按鍵，按7秒恢復出廠設置（網卡版本無效） | |
5 | TTL | 產測串口 | |
6 | NET LED RDY LED | 設備狀態指示燈 | |
7 | SIM卡 | 大卡，插卡方向隨卡槽上絲印插入 |

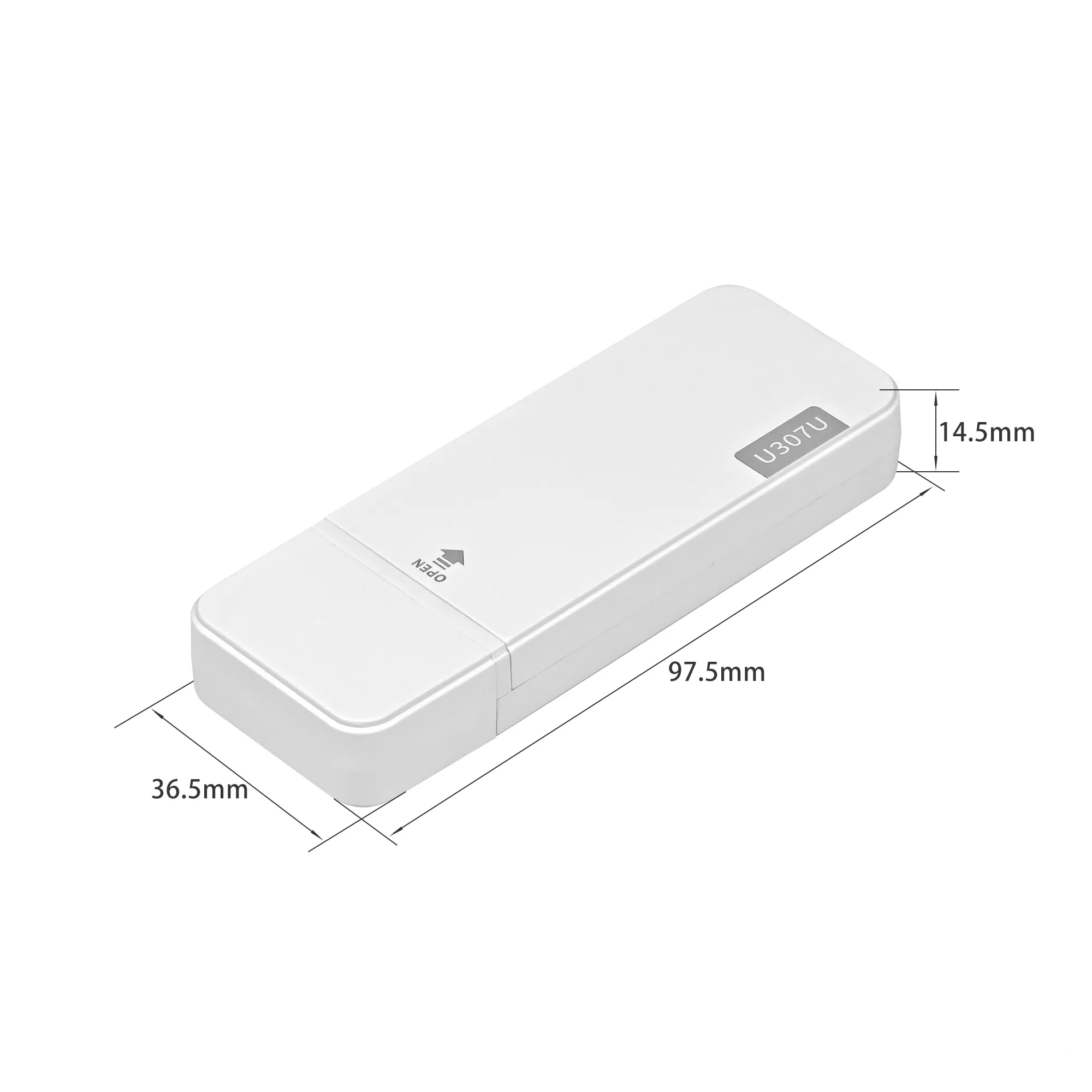

2.3. 硬件尺寸
3. NET LED 狀態描述
LED | 狀態 | 說明 |
NET LED | 亮50毫秒，滅950毫秒 | 未注冊網絡 |
亮50毫秒，滅2000毫秒 | 網絡注冊成功 | |
常滅 | 關機或者休眠 | |
RDY LED | 常亮 | 正常工作 |
常滅 | 休眠 |
4. 測試硬件連接方法

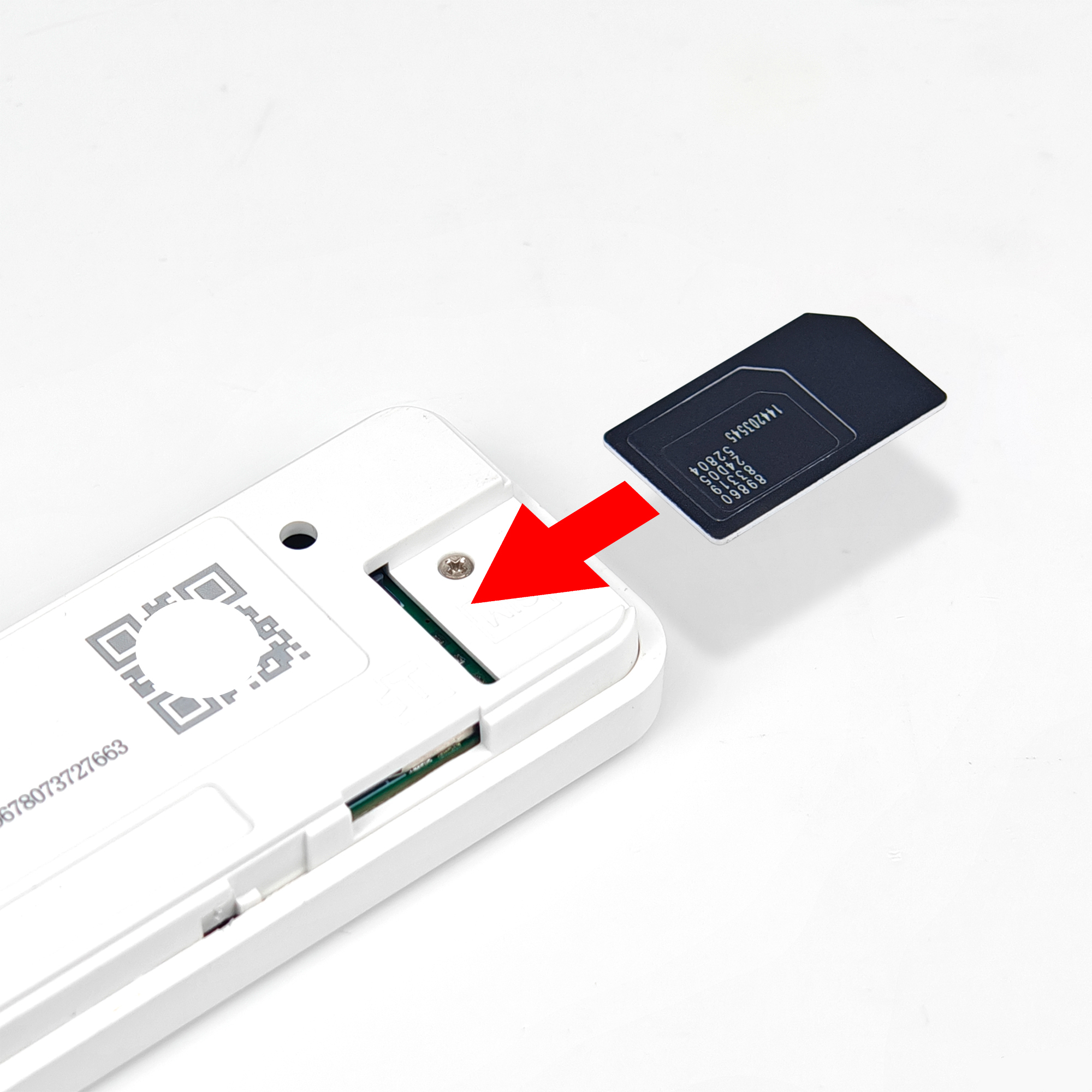

插卡方向
