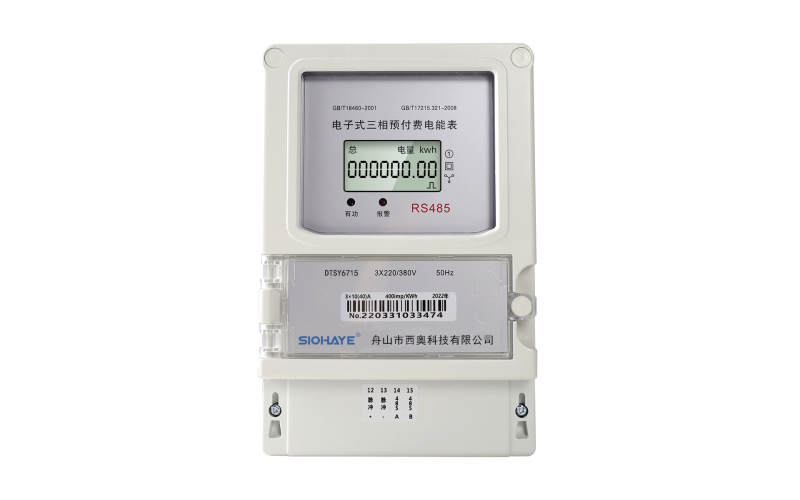

一、產品概述

圖片關鍵詞

DTSY6715遠程三相預付費電能表，采用先進的專用集成電路設計，全自動表面貼裝(SMT)生產工藝制造。電能表的線路設計和元器件選擇以較大的環境允差為依據，可保證整機長期穩定工作，高精度高過載、低功耗，可靠性能高。采用先繳費 后用電繳費方式。通過控制繼電器實現控制負載的通與斷，實現督促用戶先買電后用電的功能。

產品符合GB/T17215.321-2008《1級和2級靜止式交流有功電能表》和GB/T18460.3-2001《IC卡預付費售電系統第3部分：預付費電能表》的全部技術要求。本儀表符合GB/T 17215.321-2008和485通訊DL/T645-2007標準。具有485跟紅外通訊，遠程拉合閘斷電送電，遠程充值，遠程抄表，電表安裝好即可遠程控制。

二、型號規格技術參數

1、規格型號

規格/型號

精度等級

電壓規格(V)

電流規格(A)

DTSY6715

3×220/380

互感式：1.5(6)

直接式：5(20)、10(40)、

15(60)、20(80)、

30(100)

2、主要技術參數

①基本誤差：

電流值
直接接通儀表	經互感器儀表	功率因素(COSφ)	基本誤差(%)
0.05Ib≤I<0.1Ib	0.02Ib≤I<0.05In	1	±1.5
0.1Ib≤I<Imax	0.05In≤I<Imax	1	±1.0
0.1Ib≤I<0.2Ib	0.05In≤I<0.1In	0.5(感性)0.8(容性）	±1.5
0.2Ib≤I<Imax	0.1In≤I<Imax	0.5(感性)0.8(容性)	±1.0

②電氣參數(參比條件):

起動電流	功耗	潛動	電壓范圍	工作溫度范圍
0.4 %Ib	電壓線路功耗：≤2W和10VA,電流線路功耗：≤4.0VA	具有邏輯防潛動電路	380V±10%	環境溫度不超過-20～+55℃,相對濕度不超過85%

三、產品功能特點

【電能計量功能】:可計量有功電能

【預存電費功能】:先充值后用電、解決收費難問題

【拉合閘功能】:欠費自動拉閘斷電、充值自動通電、手動遠程拉合閘

【保護功能】:超負荷自動斷電，電流過大時自動斷電保護，負荷正常時自動通電

【手機充值功能】:手機微信遠程充值，沒有距離限制

【通訊接口】:RS-485通訊接口，配套遠程抄表系統，可抄取電表電量和余額數據，DL/T645-2007通訊規約

【電流規格】:5(20)A;10(40)A;15(60)A;20(80)A;30(100)A

【定時抄表】:遠程定時自動抄表

【手機充值繳費】:手機支付寶、微信都可支付繳費

【無線數據傳輸】:電表配套采集器內置4G流量卡

【手機短信通知】:余額低于報警值，系統會發給用戶催繳短信；充值成功，手機短信通知

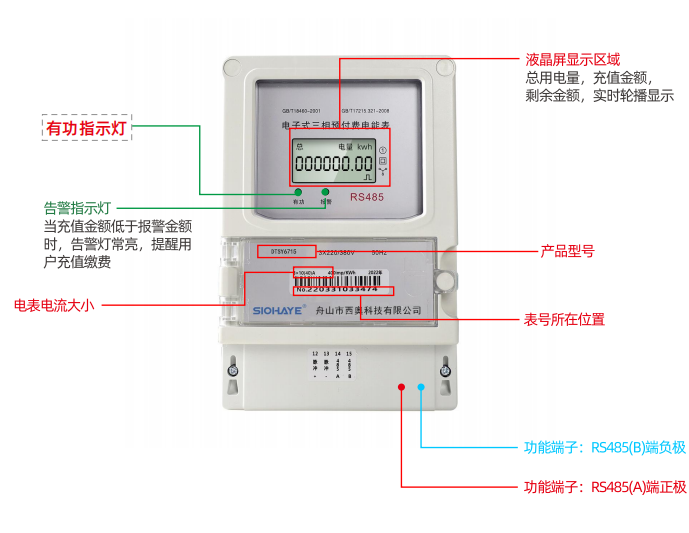

四、外觀圖

圖片關鍵詞

五、電表電流選擇

電表電流不是選擇越大越好，或者越小越好，而應該選擇與耗電功率相對應的。電流要算所有電器加起來的電流，電表電流買小了，電表會燒負載電機，電表功率或者電流需要放大3-4倍，否則電表過載會燒毀。

1.5(6)A 互感式，電流多大，配多大電流互感器，適用功率3×220V電流互感器電流

5(20)A 直接式，適用功率13000W以下

10(40)A 直接式，適用功率26000W以下

15(60)A 直接式，適用功率39000w以下

20(80)A 直接式，適用功率52000W以下

30(100)A 直接式，適用功率66000W以下

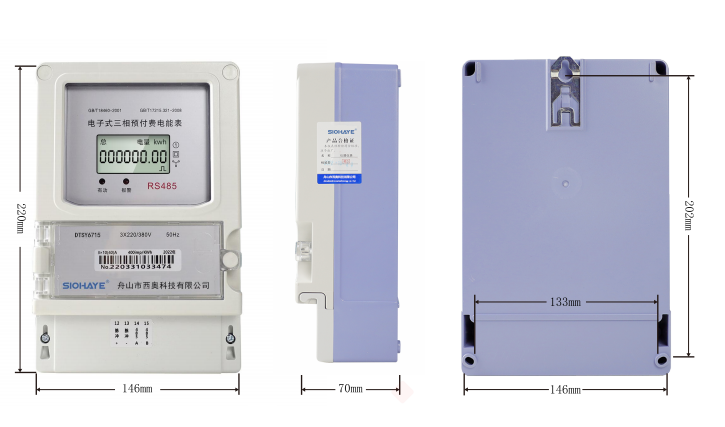

六、產品尺寸

圖片關鍵詞

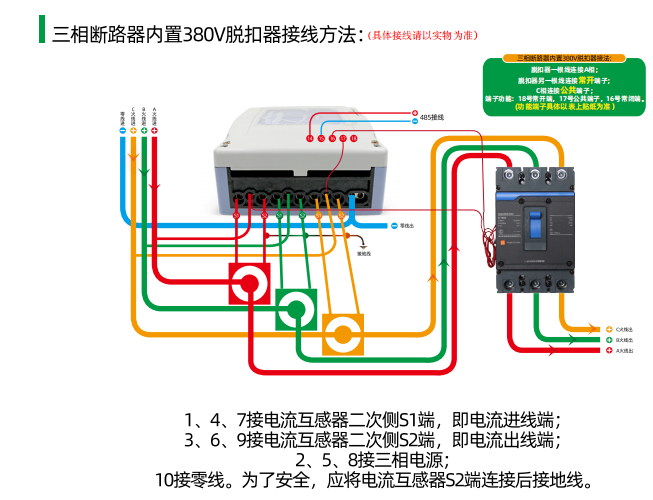

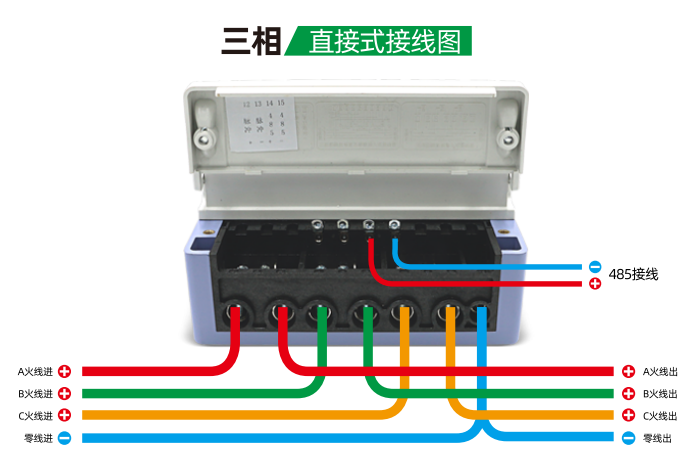

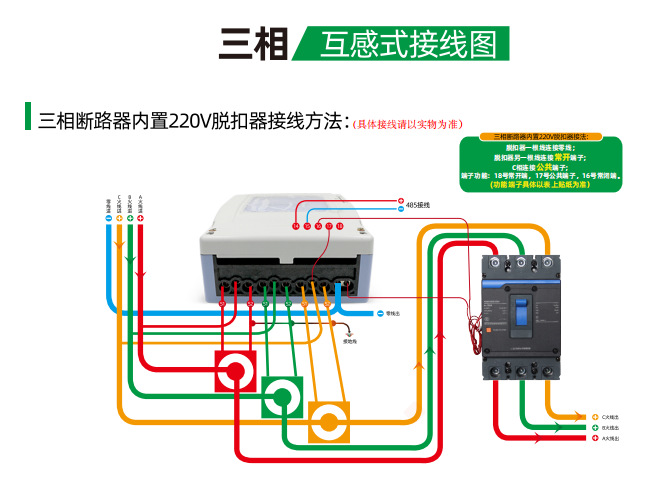

七、接線圖

圖片關鍵詞

八、采集器介紹

圖片關鍵詞

九、采集器尺寸

圖片關鍵詞

十、采集器參數

工作電壓	工作溫度	頻率范圍	功耗	工作濕度	外形尺寸	傳輸接口
AC220V±20%	-40℃～+75℃	50Hz±5%	≤5W	≤95%	如上圖	下行1路RS-485、上行1路4G通信

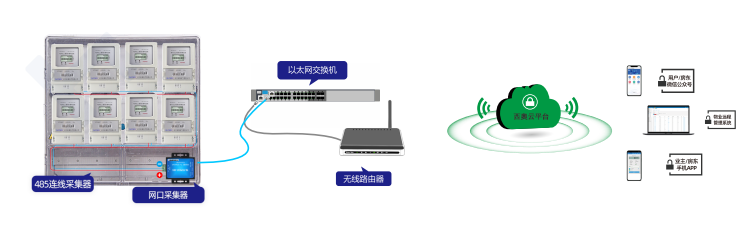

十一、方案構成解析

圖片關鍵詞
