SIO-SW3002

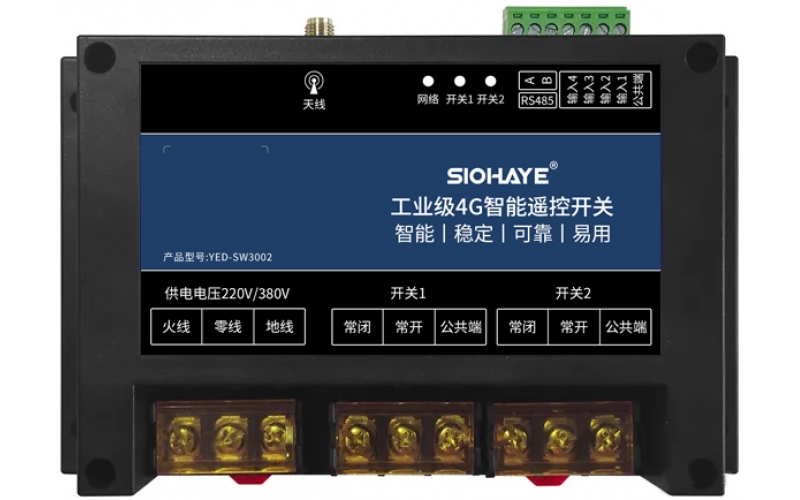

YED-SW3002 是本公司自主研發的遠程遙控開關。支持4G網絡和本地輸入通道外接按鍵控制。能夠實現遠程控制，本地輸入通道外接按鍵控制。支持自動、任務、定時任務、輸入聯動等高級功能，設備支持標簽定制，硬件定制，APP私有化部署等高級方案。
功能特點:
支持超寬輸入電壓范圍 85~528VAC 100~745VDC；
支持導軌安裝和定位孔安裝，外殼阻燃材料；
支持接觸放電±8KV，空氣放電±15KV；
工作環境為 -35℃~75℃；
支持2路220V/30A繼電器控制；
支持2路干接點開關量輸入檢測，可用于輸入報警檢測；
支持多種報警方式（微信、電話、短信）；
支持2路干接點輸入通道外接按鍵控制；
支持多種控制方式（微信小程序、本地輸入通道外接按鍵）；
支持自鎖、互鎖、點動模式；
支持自動、任務、定時任務、輸入聯動控制；
內置看門狗，保證設備運行穩定不死機，
支持標簽logo定制服務；
支持二次開發定制。

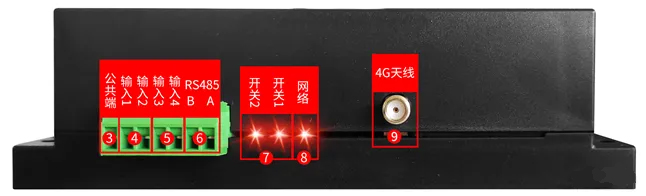

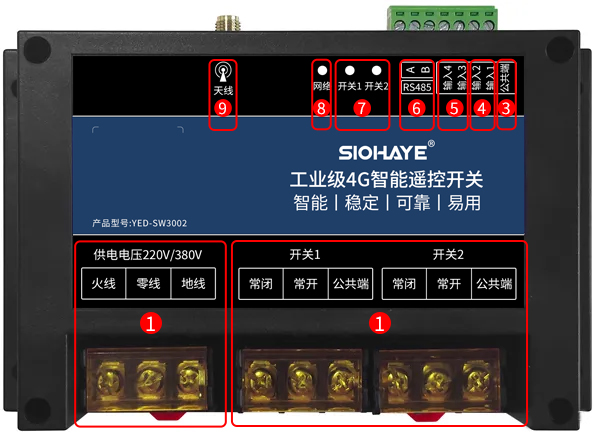

2. 產品硬件介紹

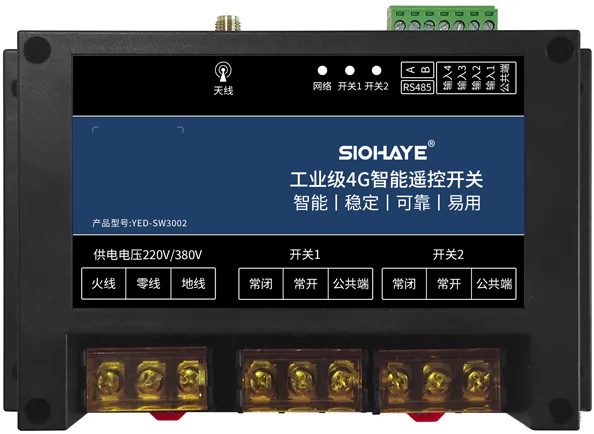

編號 | 功能 | 詳細說明 |
1 | 供電電源 | 電源線接線區域 |
2 | 繼電器開關 | 繼電器開關的接線區域 |
3 | 輸入公共端 | 本地輸入通道外接按鍵和輸入通道開關量信號檢測用 |
4 | 輸入通道 | 檢測開關量輸入信號，可配置為輸入報警檢測通道進行使用 |
5 | 輸入通道外接按鍵 | 按下按鍵時對應的開關會在打開和關閉狀態切換 |
6 | RS485接口 | 暫未對外開放使用 |
7 | 開關指示燈 | 當開關打開時指示燈會點亮 |
8 | 網絡指示燈 | 會自動閃爍，不同的閃爍頻率代表不同的工作狀態 |
9 | 4G天線 | 4G網絡信號接收天線 |
一、硬件參數
主要參數 | 詳細說明 |
工作電壓 | 支持超寬輸入電壓范圍85-528VAC / 100-745VDC |
4G網絡制式 | 4G全網通，支持移動、聯通、電信、廣電 |
4G網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 |
SIM卡 | 內置貼片SIM卡，不用插外置卡，有外置卡槽 |
輸入通道 | 2路、開關量：干接點，可配置為輸入報警檢測通道進行使用 2路、本地輸入通道外接按鍵、開關量：干接點 |
開關參數 | 2路、繼電器控制 30A 250VAC、30A 277VAC、30A 30VDC，電氣壽命10萬次 220V感性負載3000W、220V阻性負載5000W 380V和需要控制更大功率設備，請外加接觸器控制 |
控制方式 | 本地輸入通道外接按鍵、4G網絡控制 |
4G控制 | 4G網絡控制，不限制距離 |
本地按鍵 | 支持2個本地輸入通道外接按鍵控制 |
工作模式 | 自鎖、互鎖、點動 |
特色功能 | 支持自動、任務、定時任務、輸入聯動控制 |
射頻接口 | 4G天線使用SMA接口 |
靜電保護 | 接觸±8KV，空氣±15KV |
固件升級 | 支持遠程OTA升級 |
工作濕度 | 5%~95%RH (無凝露) |
存儲溫度 | -40℃ ~+85℃ |
工作溫度 | -35℃ ~+75℃ |
產品尺寸 | 145 x 90 x 40mm |
安裝方式 | 導軌或者定位孔安裝 |
二、出廠參數
主要參數 | 詳細說明 |
SIM卡 | 內置貼片SIM卡，不用插外置卡 |
輸入通道 | 斷開狀態 |
開關通道 | 關閉狀態 |
工作模式 | 自鎖 |
4G控制 | 啟用 |
本地按鍵 | 啟用 |
本地任務 | 有演示任務（全關、全開、閃爍、流水） |
自動任務 | 有演示任務（定時閃爍、定時流水、IN1接通閃爍） 自動默認處于關閉狀態，需要用戶手動打開才能運行 |
三、指示燈狀態
指示意義 | 現象 |
開關1、開關2 | 對應的開關打開亮起，開關關閉熄滅 |
SIM卡不識別 | 網絡燈5000ms亮，5000ms 滅 |
SIM卡正常，但注冊不了網絡 | 網絡燈100ms亮，100ms 滅 |
注冊網絡成功，但是鏈接不上服務器 | 網絡燈500ms亮，500ms 滅 |
獲取授權失敗 | 網絡燈3000ms亮，3000ms 滅 |
成功連接上服務器，表示設備運行正常 | 網絡燈1500ms亮，1500ms 滅 |
3. 產品尺寸和安裝

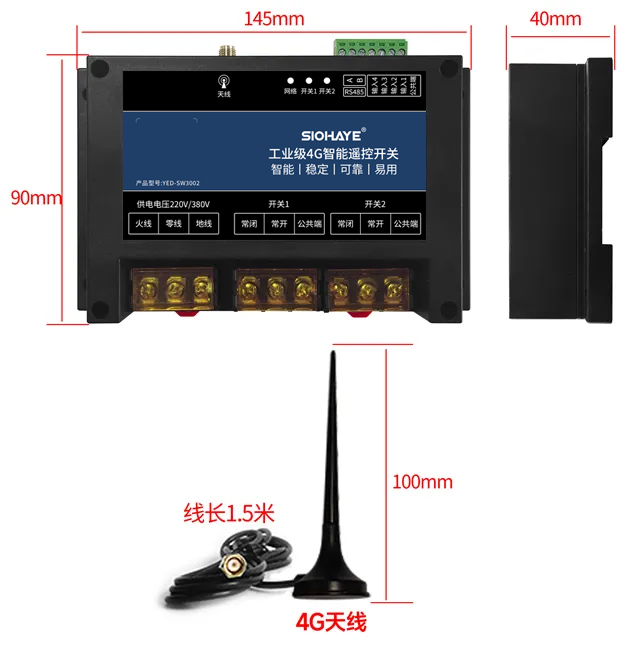

一、產品尺寸
二、設備安裝固定
設備安裝可以用標準的35mm 導軌安裝和M3螺絲固定
4. 產品接線方法

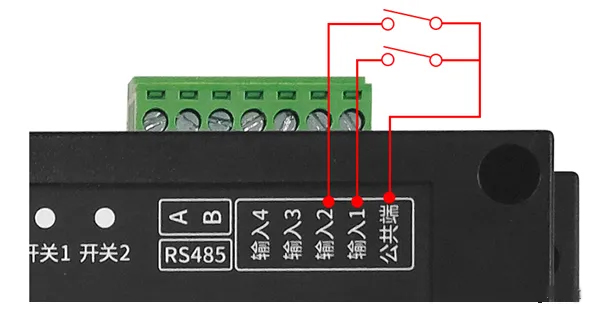

一、開關量信號輸入檢測接線圖

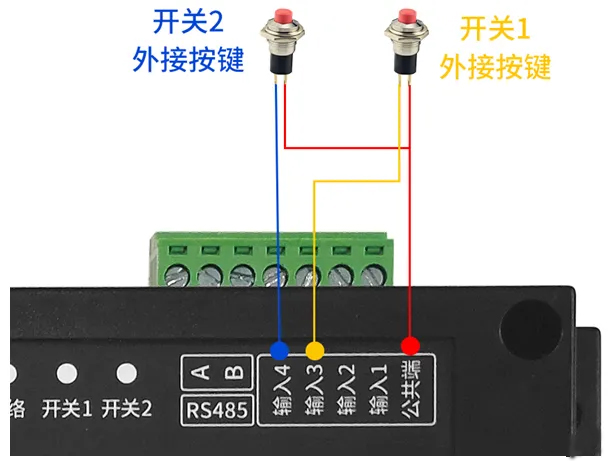

二、輸入通道外接本地按鍵接線圖
三、設備改裝接入智能開關接線圖

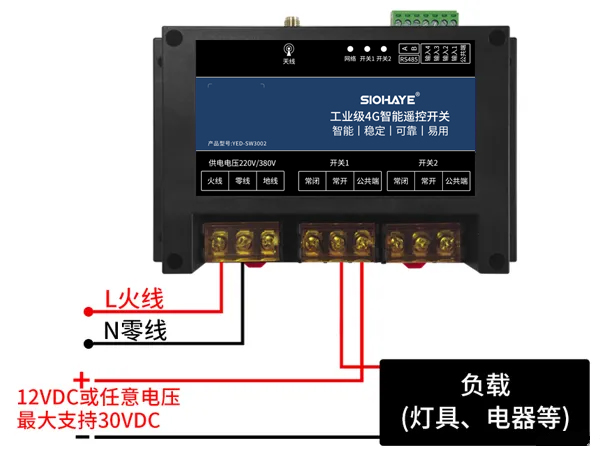

四、控制直流設備接線圖

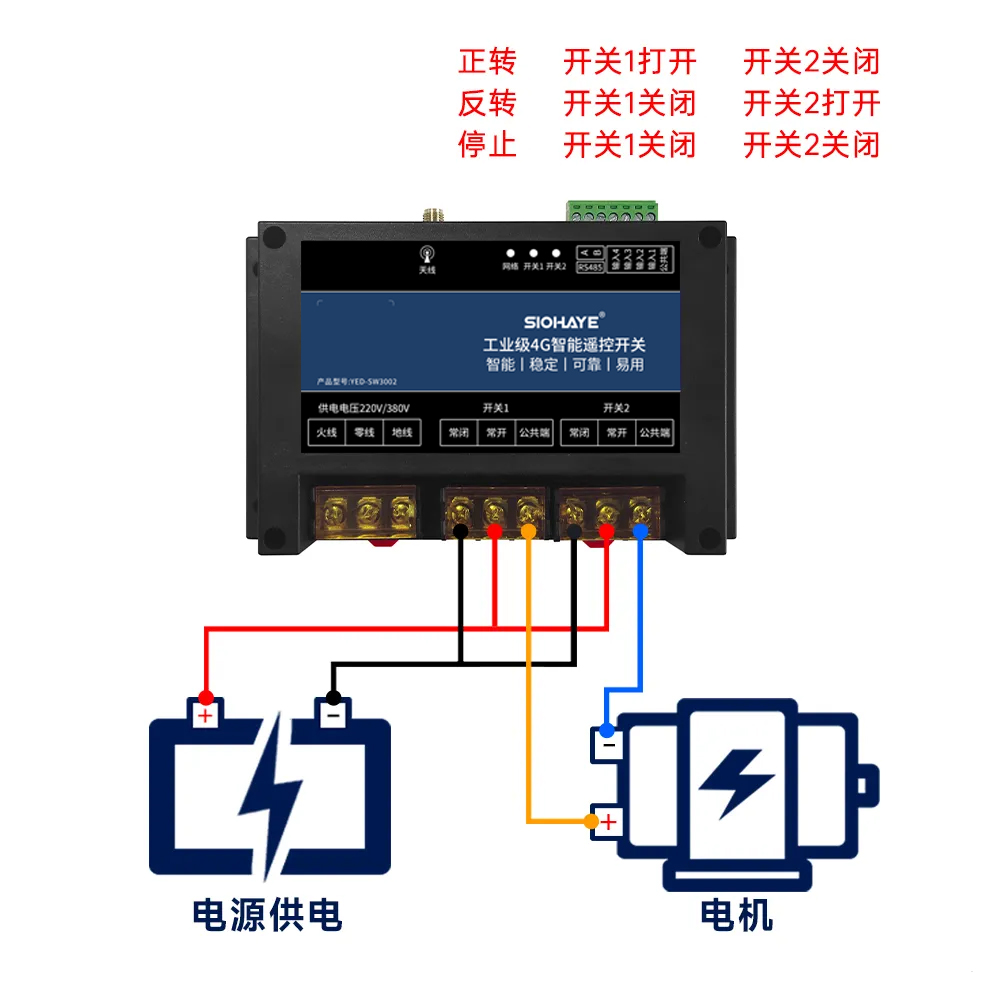

五、控制直流電機(正轉/反轉/停止)接線圖

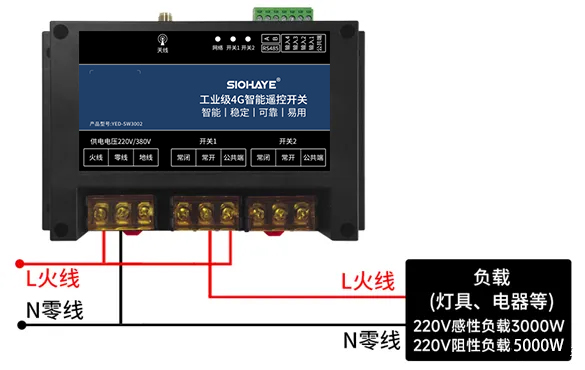

六、控制交流220V設備接線圖

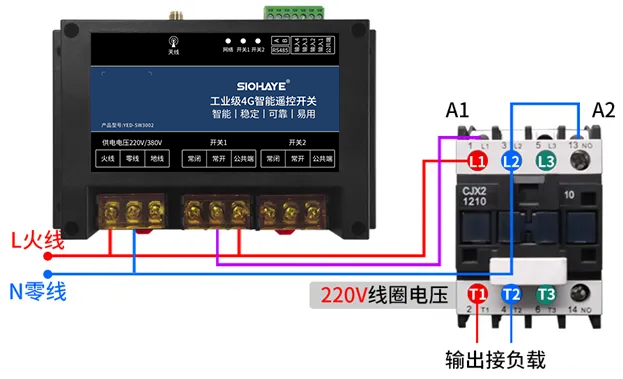

七、使用接觸器控制220V大功率設備

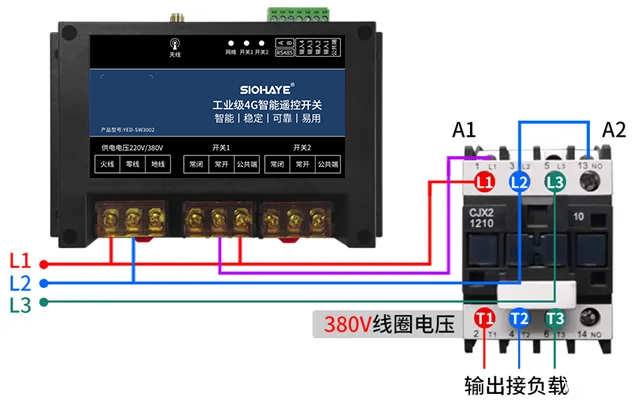

八、使用接觸器控制380V設備
九、接觸器選型參考
三相電功率 | 接觸器電流 | 接觸器估算方法 |
3KW | 6A | 1.計算電機工作電流 估算 三相電機：2A/KW 單相設備：4.5A/KW 2.交流接觸器?。?/span>1.5~2）倍的工作電流 舉例：三相電機7.5KW接觸器 估算電流：I=7.5X2 =15A |
4KW | 8A | |
5.5KW | 11A | |
7.5KW | 15A | |
11KW | 22A | |
15KW | 30A | |
18.5KW | 37A | |
22KW | 44A | |
30KW | 60A |
