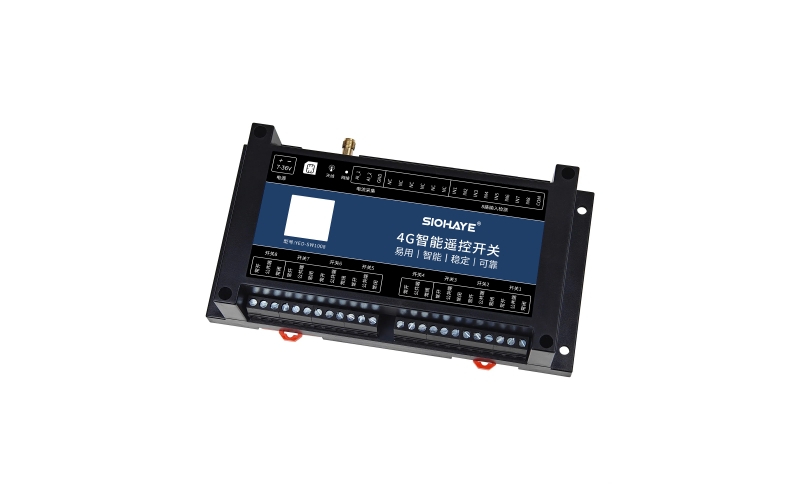

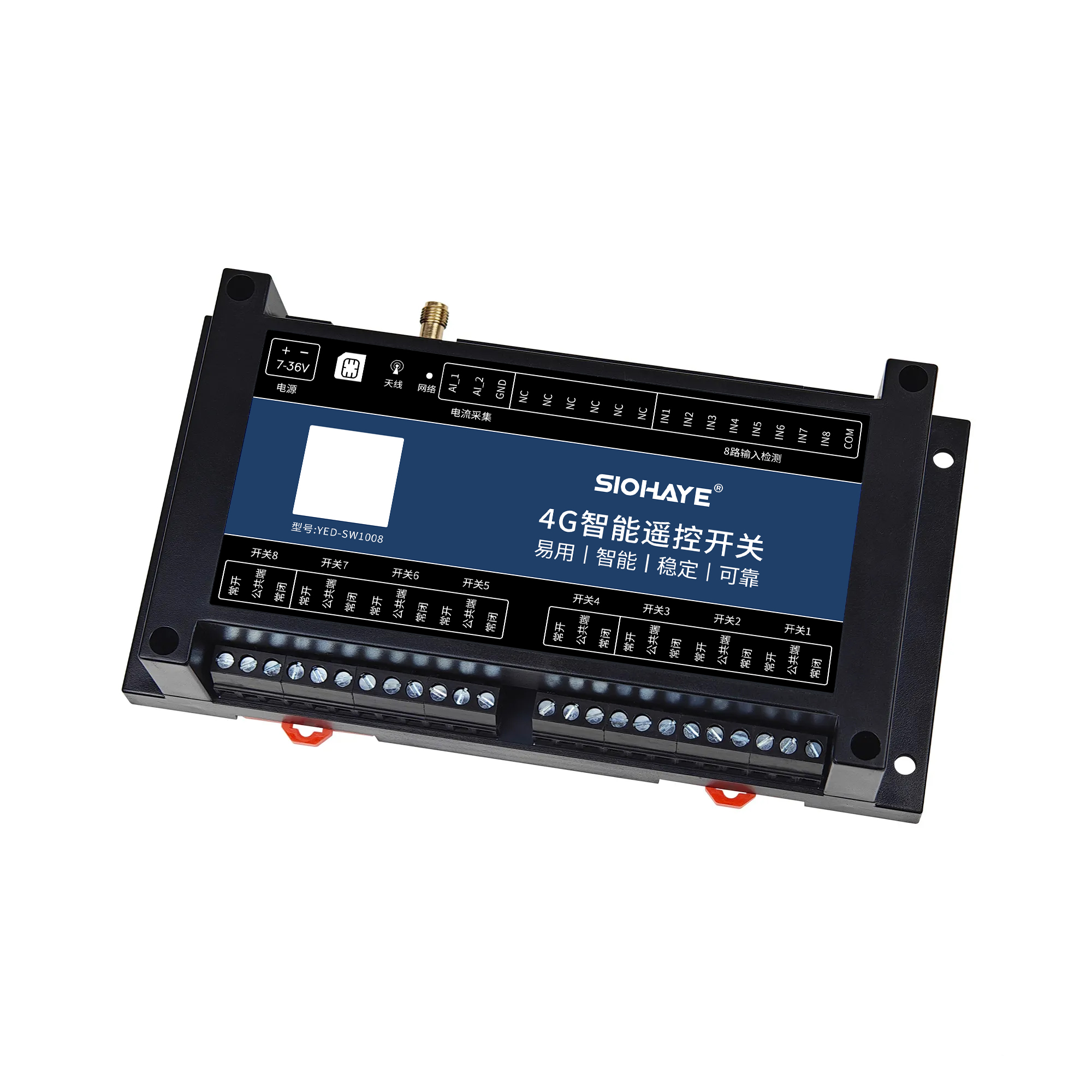

SIO-SW1008
1. 產品簡介
SIO-SW1008 是本公司自主研發的遠程遙控開關。支持4G網絡能夠?qū)崿F(xiàn)遠程控制功能。支持自動、任務、定時任務、輸入聯動等高級功能，設備支持標簽定制，硬件定制，APP私有化部署等高級方案。
功能特點:
支持寬輸入電壓范圍 7~36VDC；
工作環境為 -35℃~75℃；
支持 8 路 250V/10A 繼電器控制；
支持 8 路干接點開關量輸入檢測，可用于輸入報警檢測；
支持 2 路 4-20mA 模擬量電流檢測，支持報警檢測；
支持多種報警方式（微信、電話、短信）；
支持三種工作模式，自鎖、互鎖、點動模式；
支持自動、任務、定時任務、輸入聯動控制；
內置看門狗，保證設備運行穩定不死機，
支持標簽logo定制服務；
支持二次開發定制。

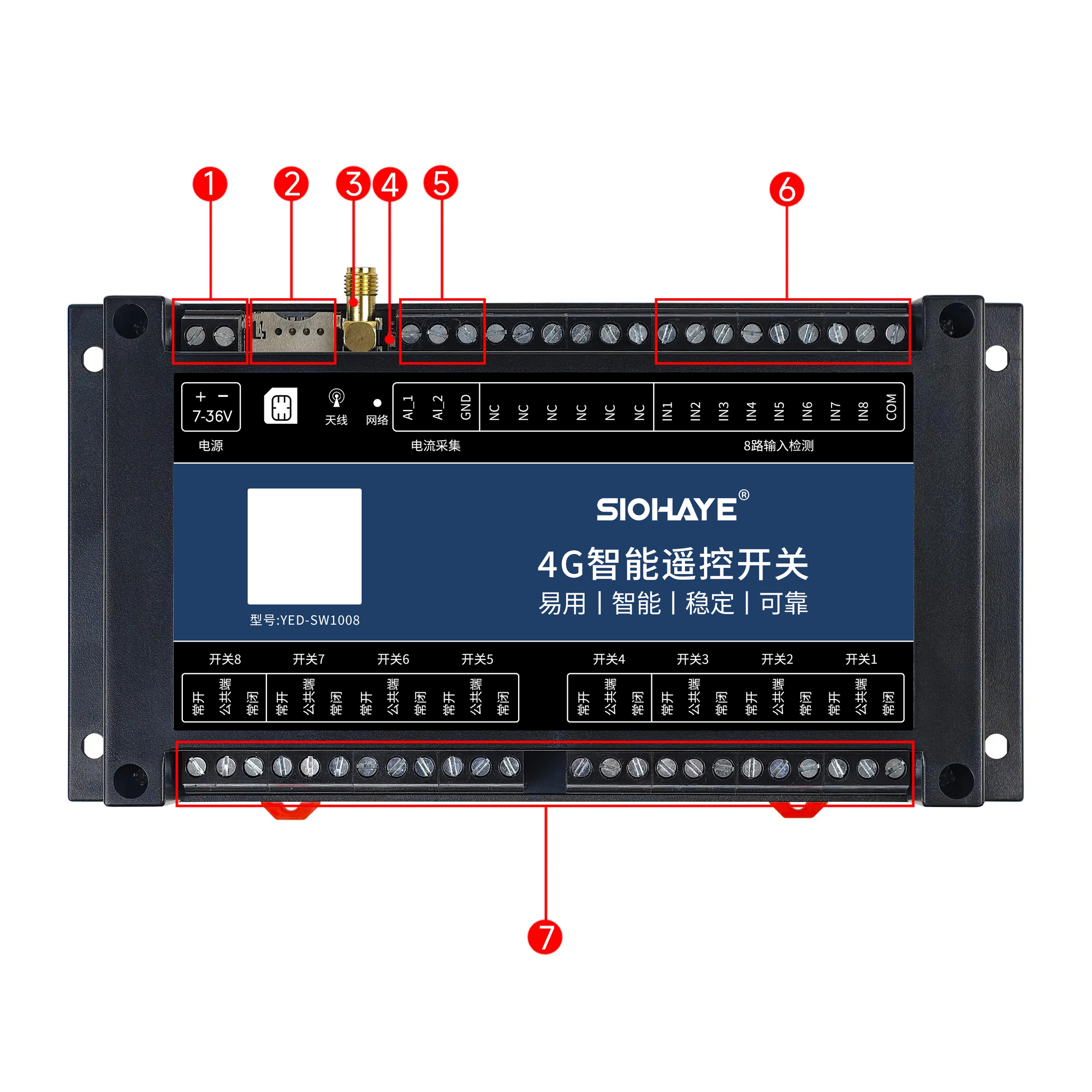

2. 產品硬件介紹
編號 | 功能 | 詳細說明 |
1 | 供電電源 | 電源線引腳，VIN 正極，GND 負極 |
2 | SIM卡槽 | 插入外置SIM卡使用 |
3 | 4G 天線 | 4G網絡信號接收天線 |
4 | 網絡燈 | 指示設備網絡狀態 |
5 | 電流通道 | 檢測 4-20mA 模擬量輸入信號 |
6 | 輸入通道 | 檢測開關量輸入信號 |
7 | 繼電器開關 | 繼電器開關的接線區域 |
一、硬件參數
主要參數 | 詳細說明 |
工作電壓 | 直流 7~36VDC，10W電源，有防插反保護 |
4G網絡制式 | 4G全網通，支持移動、聯通、電信、廣電 |
4G網絡頻段 | LTE-FDD：B1/B3/B5/B8 LTE-TDD：B34/B38/B39/B40/B41 |
SIM卡 | 內置貼片SIM卡，不用插外置卡，有外置卡槽 |
輸入通道 | 8路、開關量：干接點，可配置為輸入報警檢測通道進行使用 |
輸出通道 | 8路、繼電器控制，10A 250VAC、15A 125VAC、10A 28VDC，電氣壽命10萬次 220V感性負載1400W、220V阻性負載2200W，需要控制更大功率設備，請外加接觸器控制 |
電流通道 | 2路、可檢測 4-20mA 模擬量輸入信號 |
控制方式 | 4G網絡控制、不限制距離 |
工作模式 | 自鎖、互鎖、點動 |
特色功能 | 支持自動、任務、定時任務、輸入聯動控制 |
射頻接口 | 4G天線使用 SMA 接口 |
固件升級 | 支持遠程OTA升級 |
工作濕度 | 5% ~ 95%RH (無凝露) |
存儲溫度 | -40℃ ~+85℃ |
工作溫度 | -35℃ ~+75℃ |
產品尺寸 |
二、指示燈狀態
指示意義 | 現象 |
SIM卡不識別 | NET燈5000ms亮，5000ms 滅 |
SIM卡正常，但注冊不了網絡 | NET燈100ms亮，100ms 滅 |
注冊網絡成功，但是鏈接不上服務器 | NET燈500ms亮，500ms 滅 |
獲取授權失敗 | NET燈3000ms亮，3000ms 滅 |
成功連接上服務器，表示設備運行正常 | NET燈1500ms亮，1500ms 滅 |
3. 產品尺寸和安裝

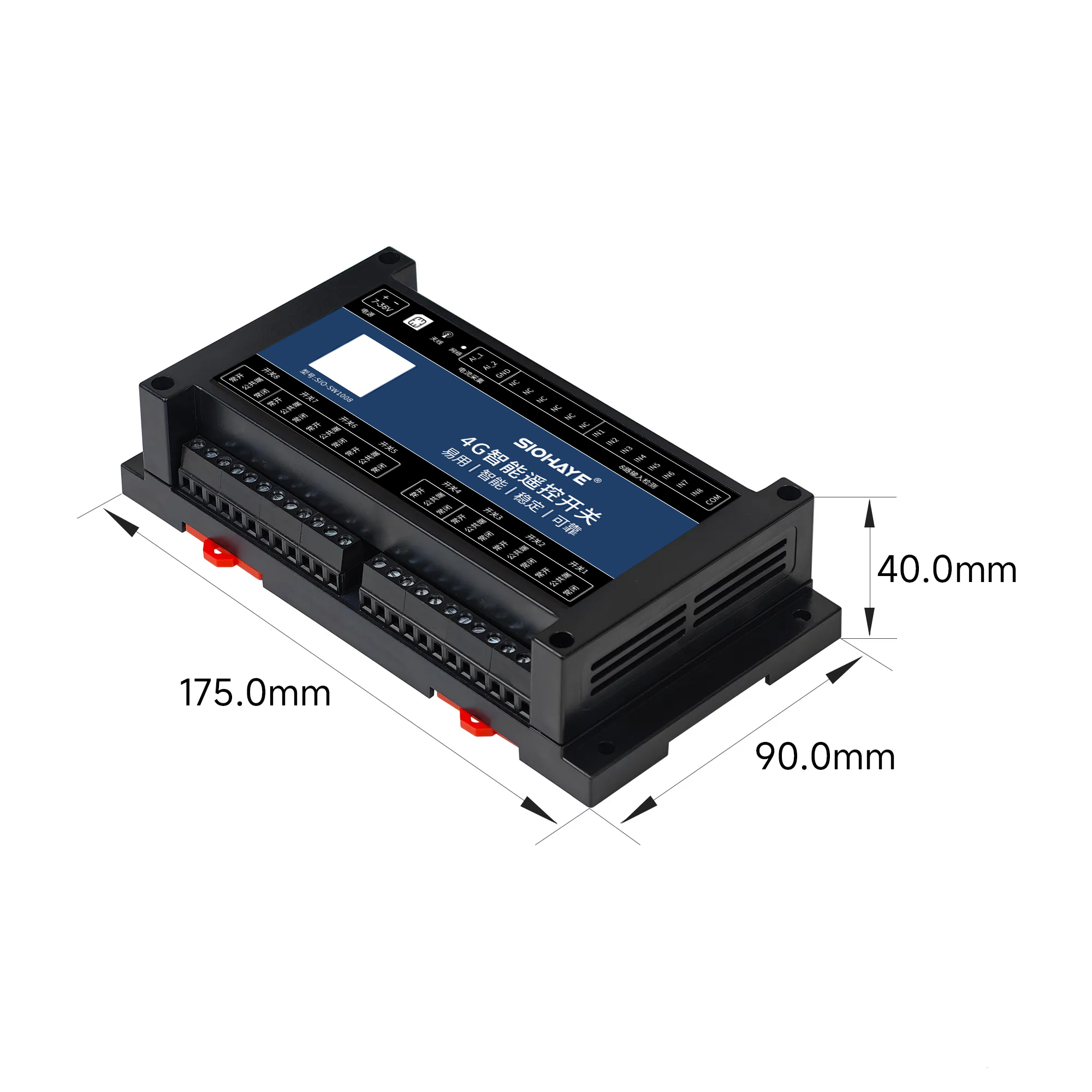

一、產品尺寸

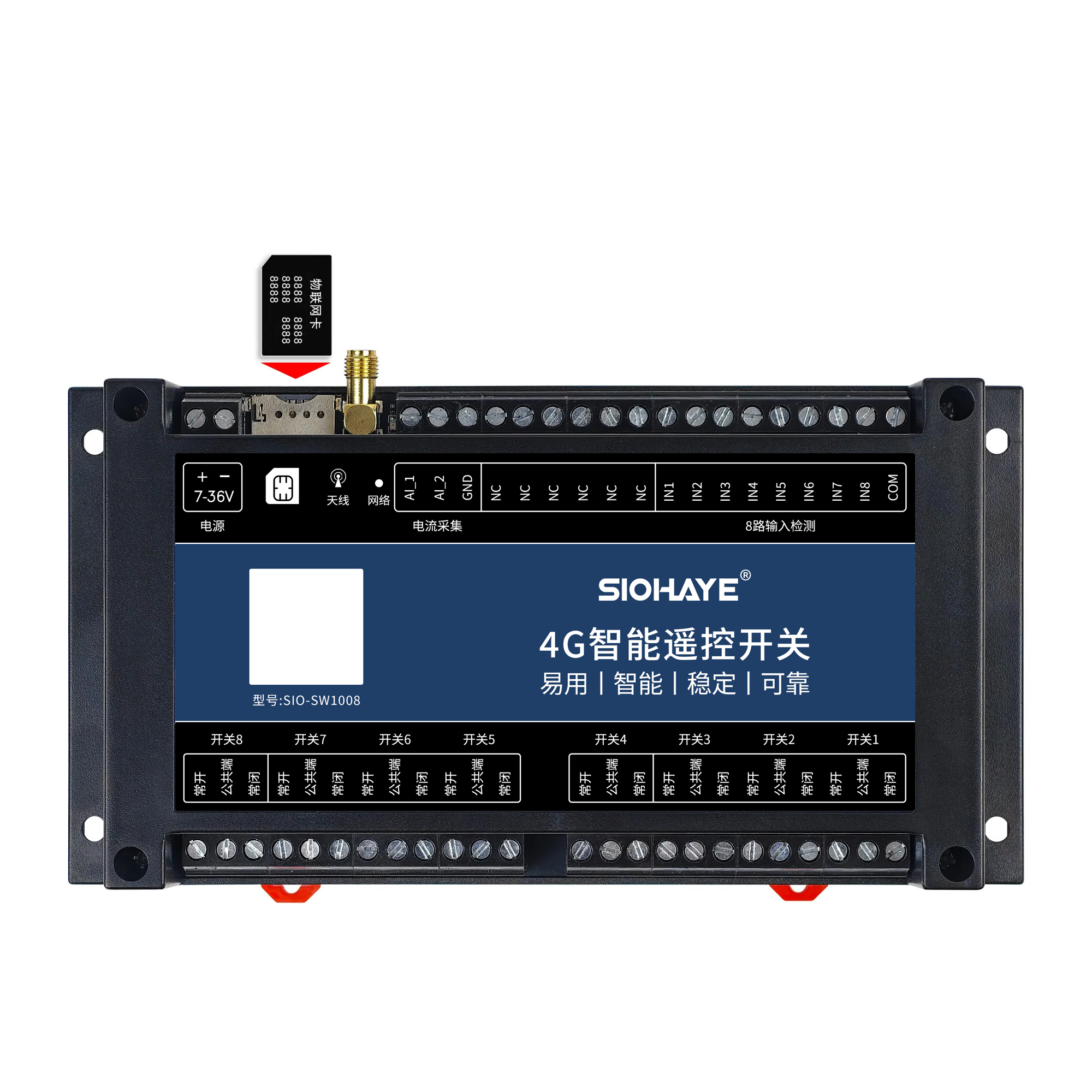

二、SIM卡安裝
4. 產品接線方法

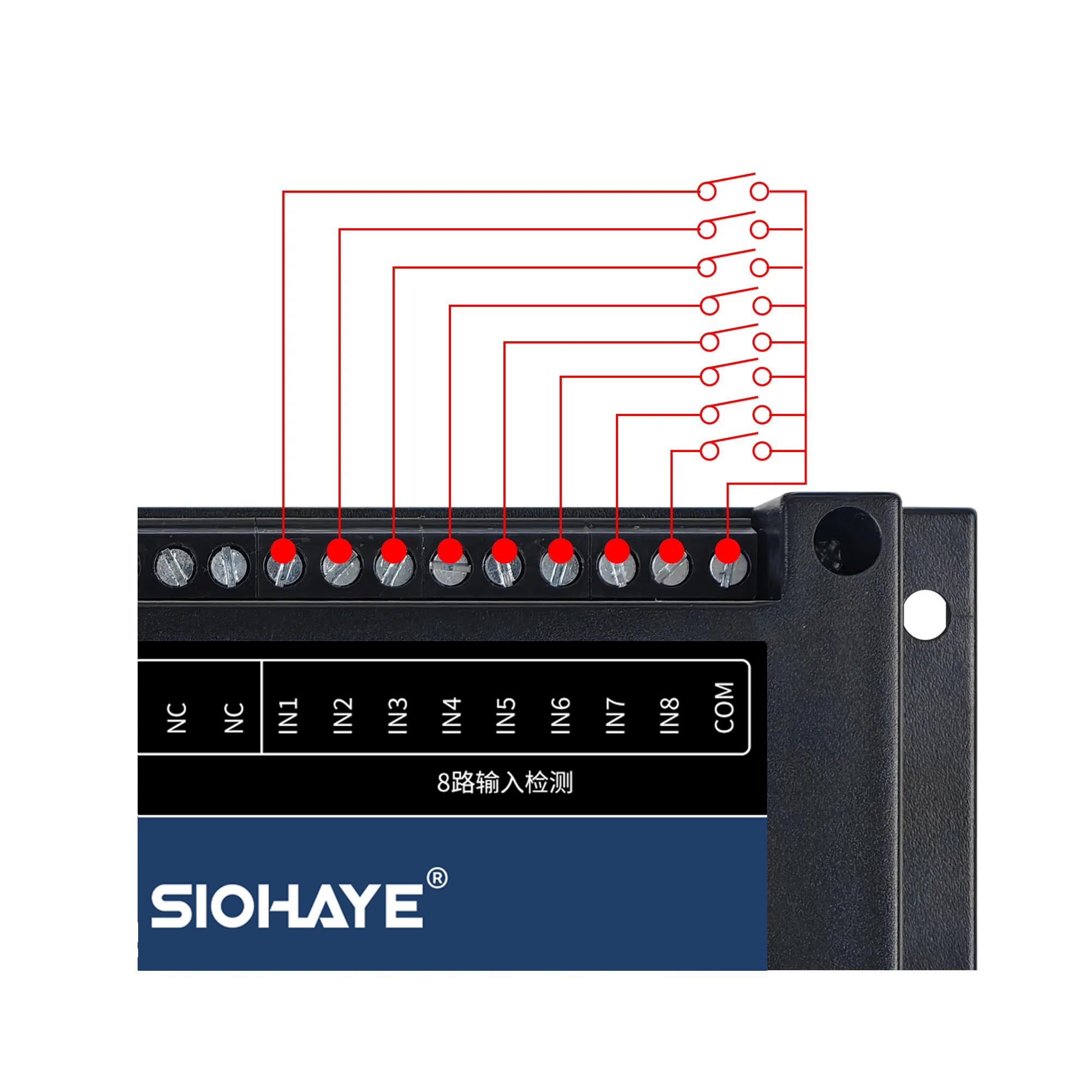

一、開關量信號輸入檢測接線圖

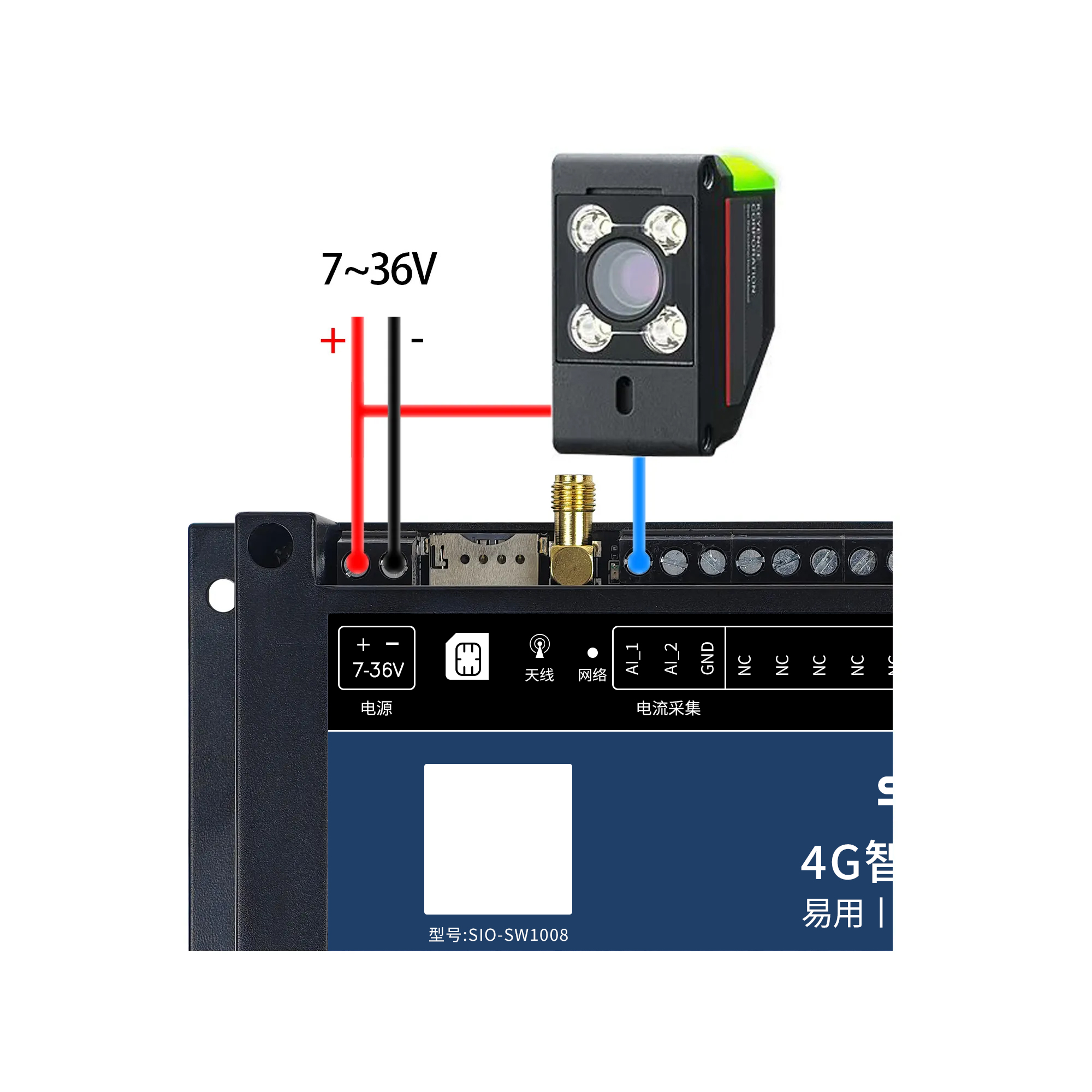

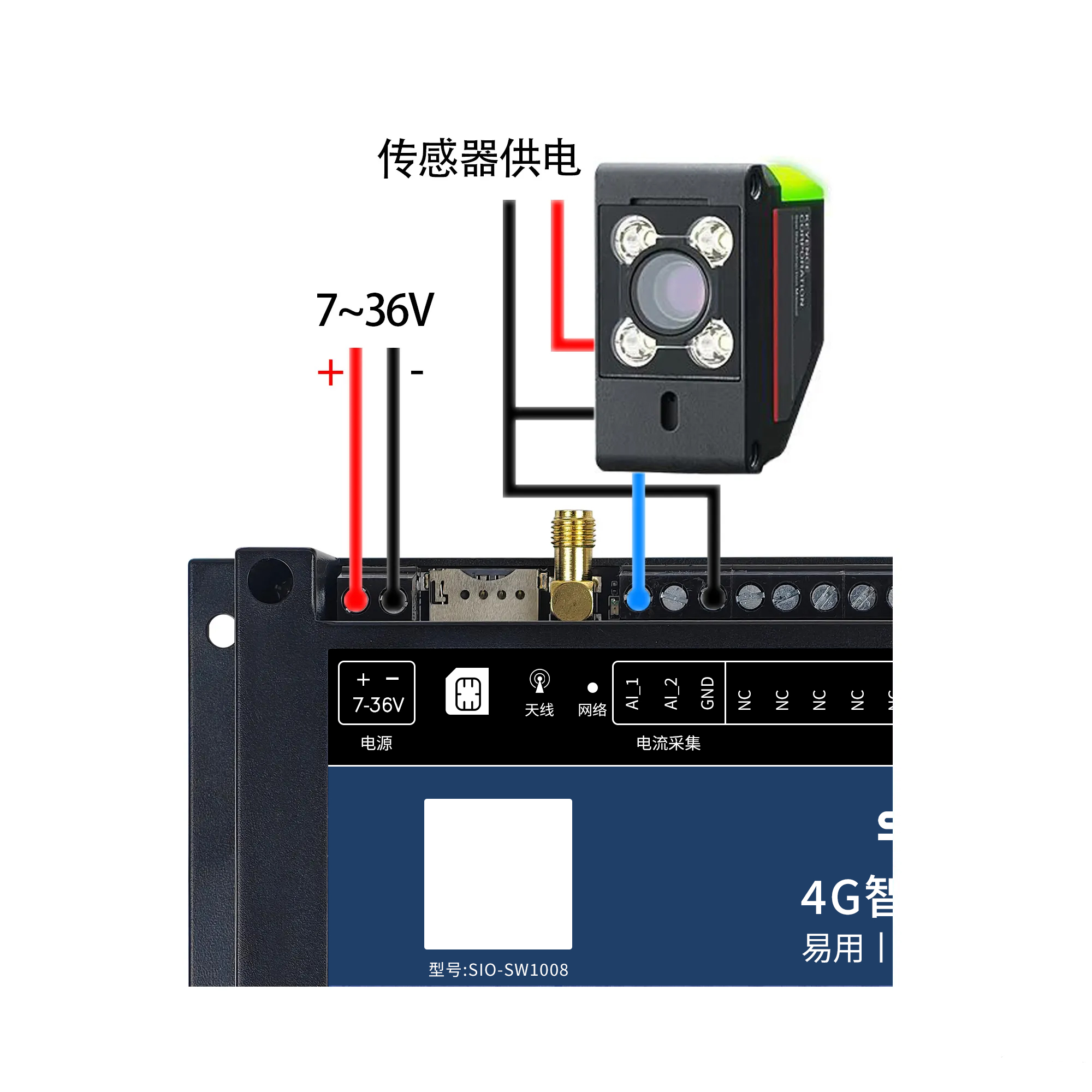

二、模擬量 4-20mA 輸入檢測接線圖（兩線制）
三、模擬量 4-20mA 輸入檢測接線圖（三線制）

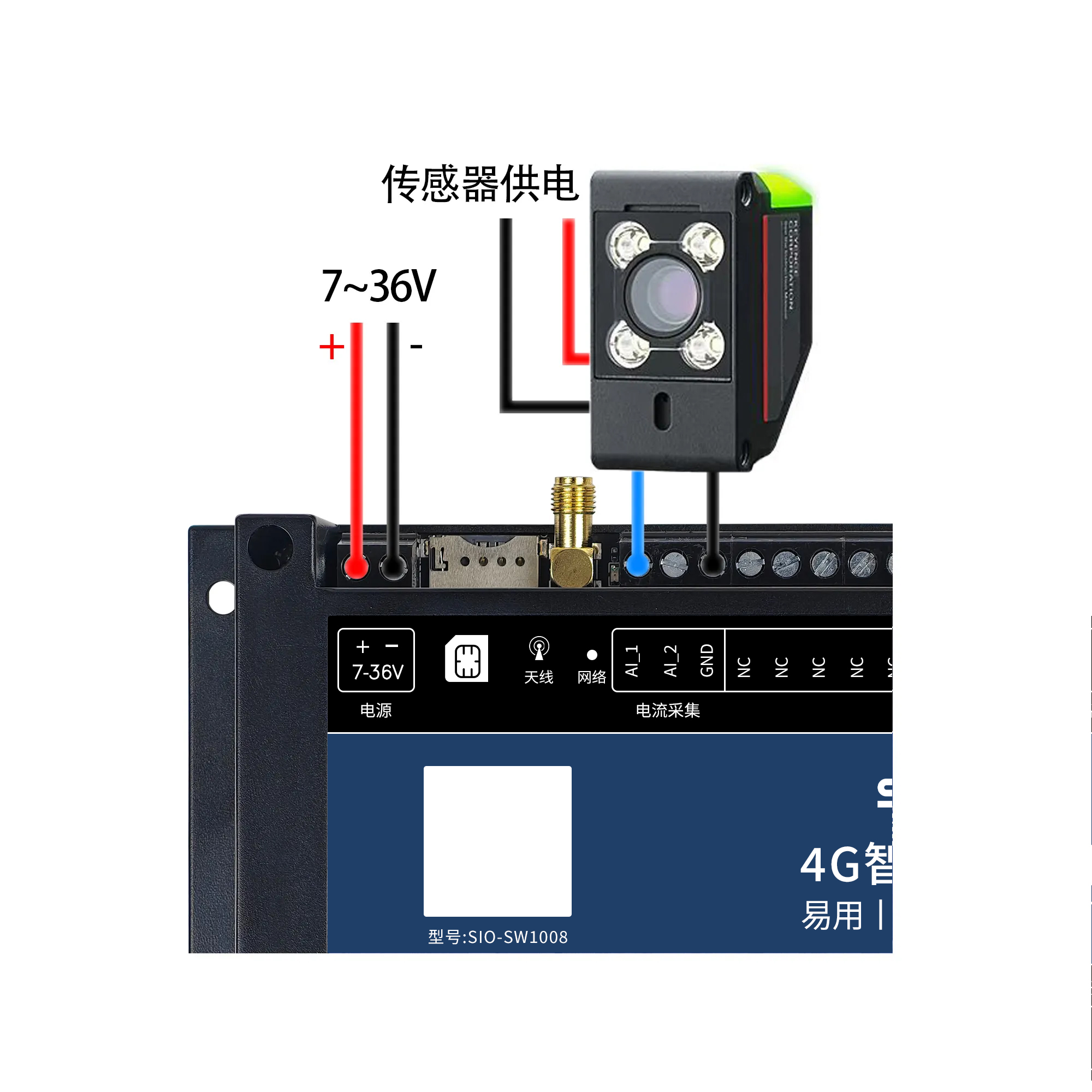

四、模擬量 4-20mA 輸入檢測接線圖（四線制）

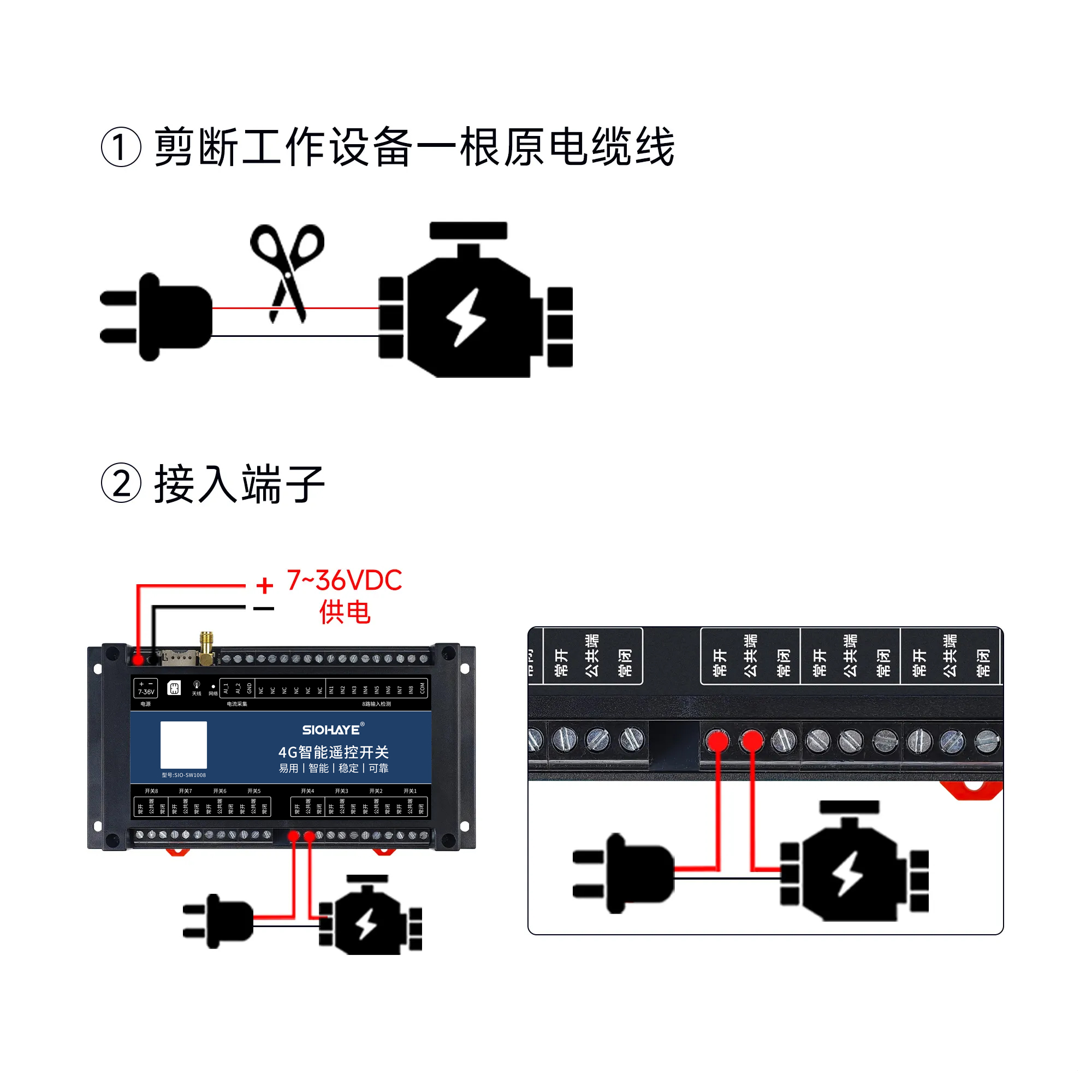

五、設備改裝接入智能開關接線圖

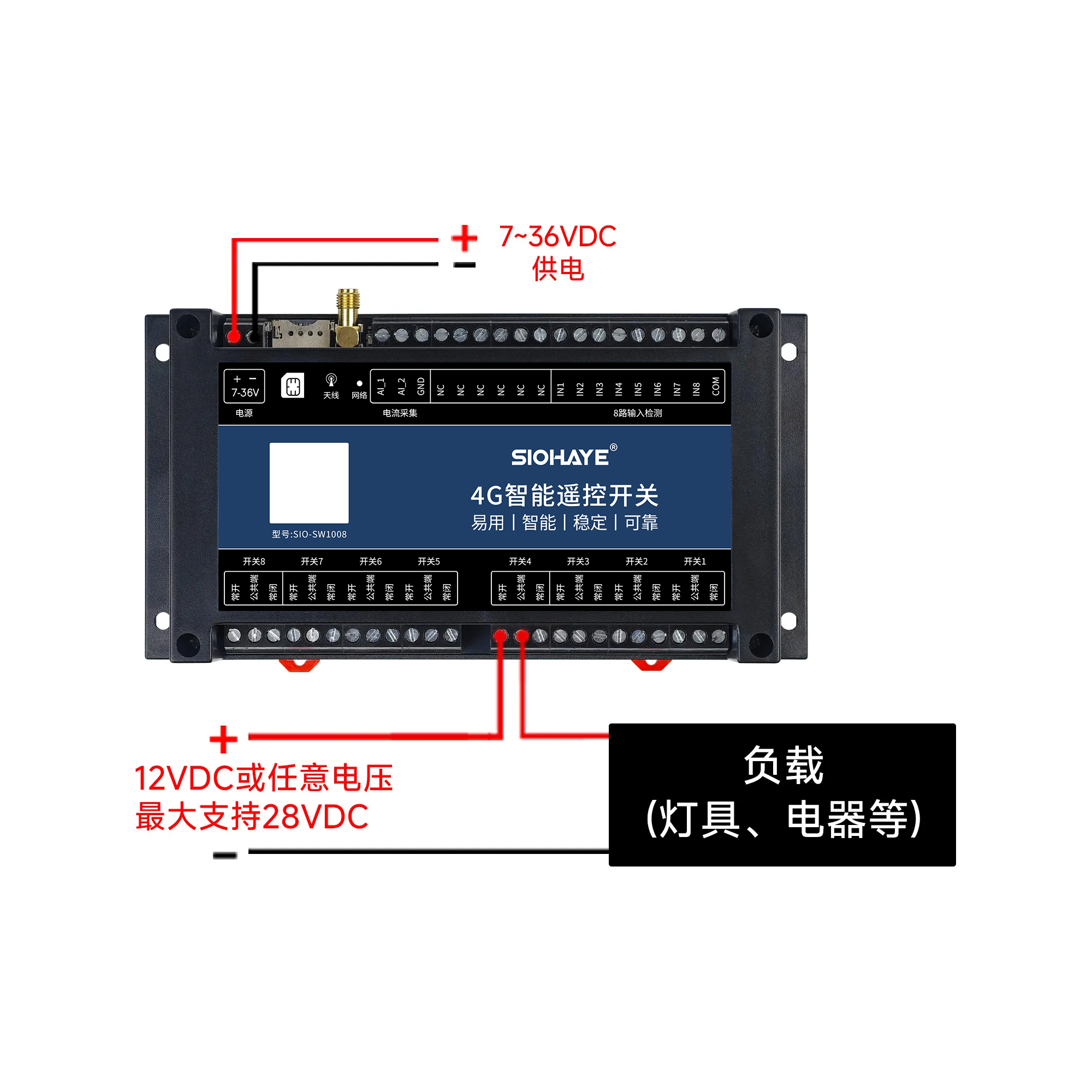

六、控制直流設備接線圖

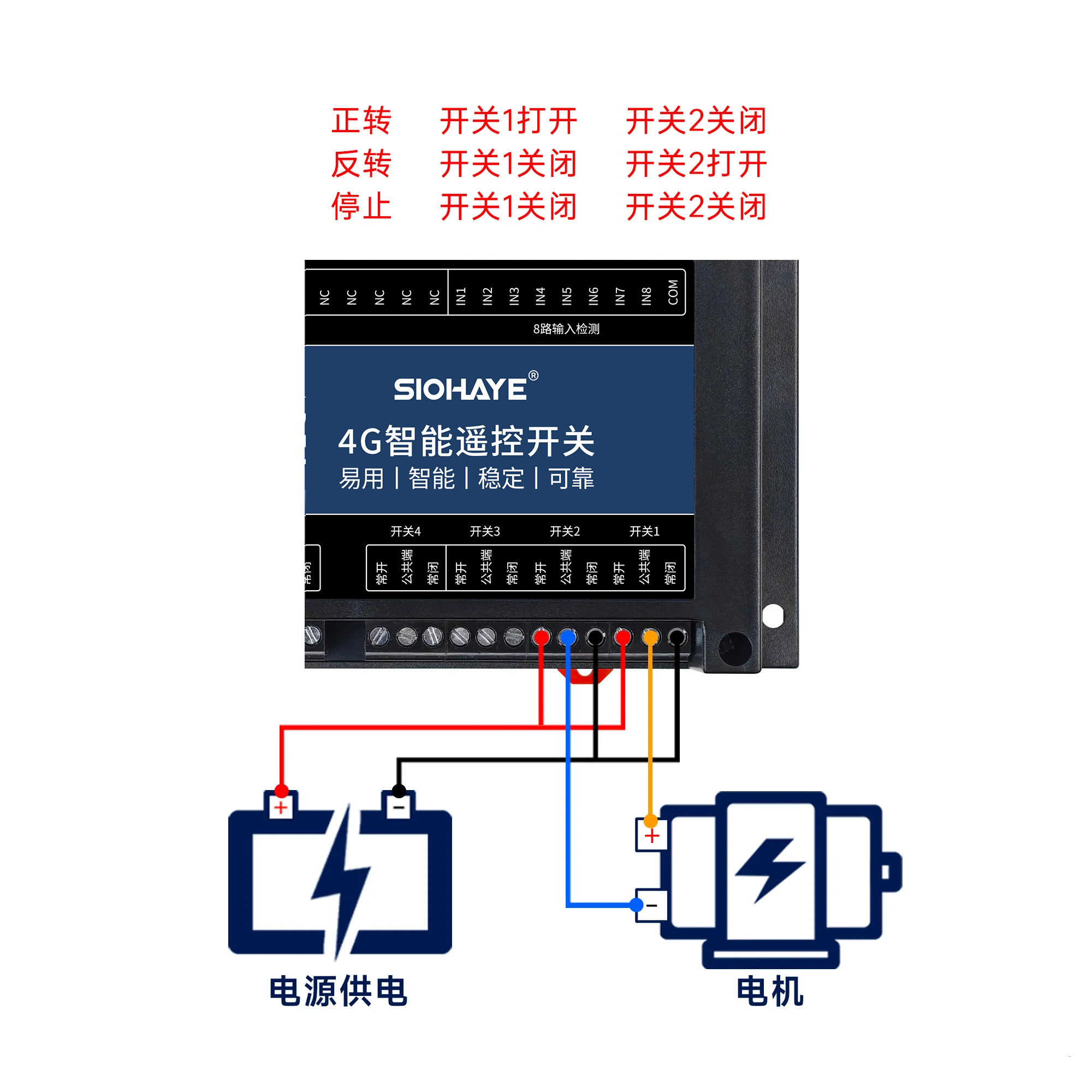

七、控制直流電機(正轉/反轉/停止)接線圖
八、控制交流220V設備接線圖

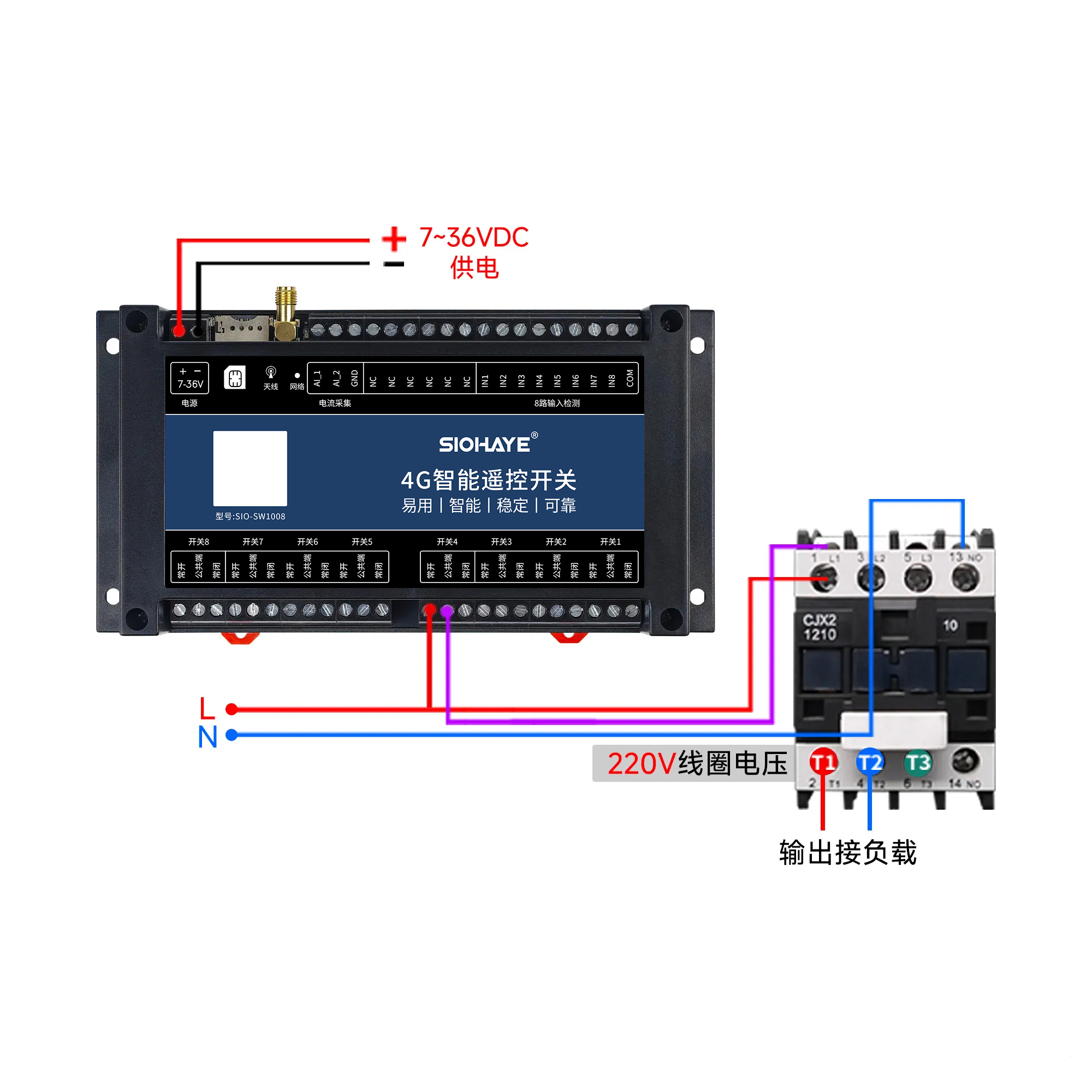

九、使用接觸器控制220V大功率設備
