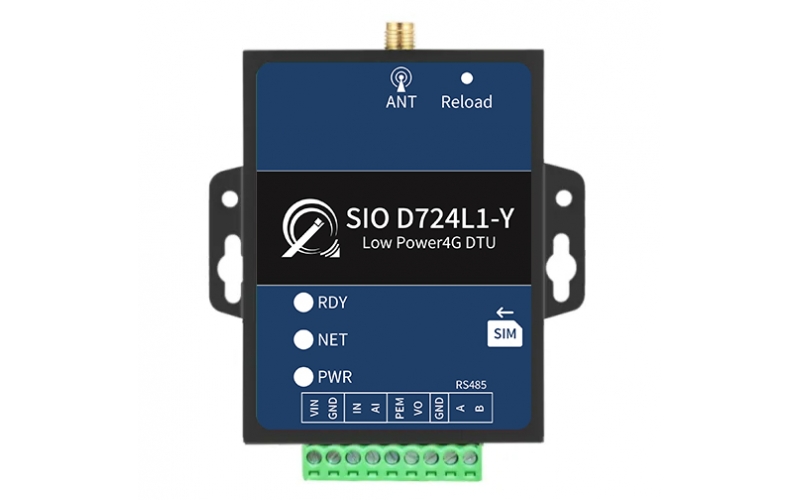

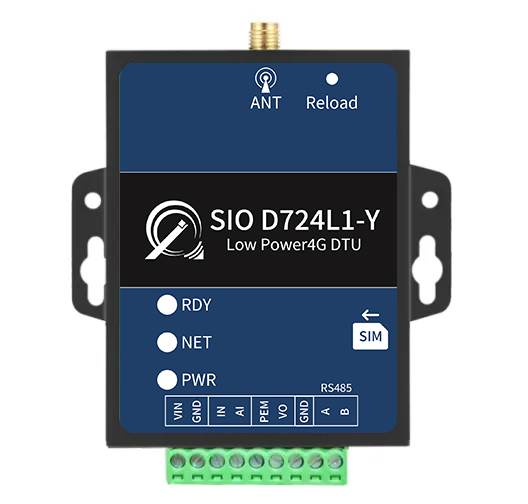

SIO-D724L1-Y
YED-D724L1-Y DTU是由銀爾達（yinerda）推出的高性價的低功耗DTU，適合設備控制，狀態檢測，傳感器數據采集等通過4G網絡與服務器通訊的場景，特性如下:
1) 支持5~36V供電，支持電源防接反；
2) 工作環境為-35℃-75℃；
3) 支持1路RS485；
4) 支持1路數字量輸入（默認2~30V觸發）；
5) 支持1路模擬量輸入（默認5~30V電壓采集）；
6) 支持SD卡，最大32G，F(xiàn)TA32格式；
7) 支持1路可控電源輸出（方便外接傳感器）；
8) 支持外部關斷電源；
9) 支持低功耗不丟失數據；
10) 支持銀爾達DTU透傳固件，支持TCP、UDP、MQTT、HTTP、阿里云IOT 、騰訊IOT；
11) 支持標簽logo定制服務；
12) 支持二次開發定制。
2. 硬件規格
2.1. 硬件參數
功能事項 | 詳細說明 | |
4G模塊 | 網絡標準 | Cat1 4G全網通，支持中國移動、聯通、電信 |
網絡頻段 | LTE-FDD:B1/B3/B5/B8 LTE-TDD:B34/B38/B39/B40/B41 | |
電源參數 | 5~36V，10W電源，推薦12V電源 | |
工作環境 | 工作溫度 | -35℃ ~+75℃ |
工作濕度 | 5%~95%RH(無凝露) | |
RS485串口 | 1路 | 1200-230400；數據位:8 ；停止位：1、2；校驗位：奇、偶、無校驗 |
數字量輸入 | 1路 | 高電平輸入檢測，2~36V觸發 |
模擬量輸入 | 1路 | ADC采集，采集電壓0~36V |
SD卡 | 最大32G，F(xiàn)TA32格式 | |
可控電源輸出 | 1路 | 輸出供電電壓，最大電流1A |
尺寸 | 86*72*20mm | |
安裝方式 | M3螺絲安裝 | |
2.3. 硬件尺寸
外殼尺寸
3. LED狀態描述
指示意義 | 現象 | 備注 |
SIM卡不識別 | NET LED 和RDY/STA LED 5000ms亮 5000ms滅 | |
SIM卡正常，但注冊不了網絡 | NET LED 100ms閃爍,RDY/STA LED 熄滅 | |
注冊網絡成功，但沒連上服務器 | NET LED 500ms慢閃,RDY/STA LED熄滅 | 沒有任何通道鏈接服務器 |
成功連上服務器 | NET LED 1000ms慢閃,RDY/STA LED常亮 | 至少有一個通道鏈接服務器成功 |
4. 測試硬件連接方法

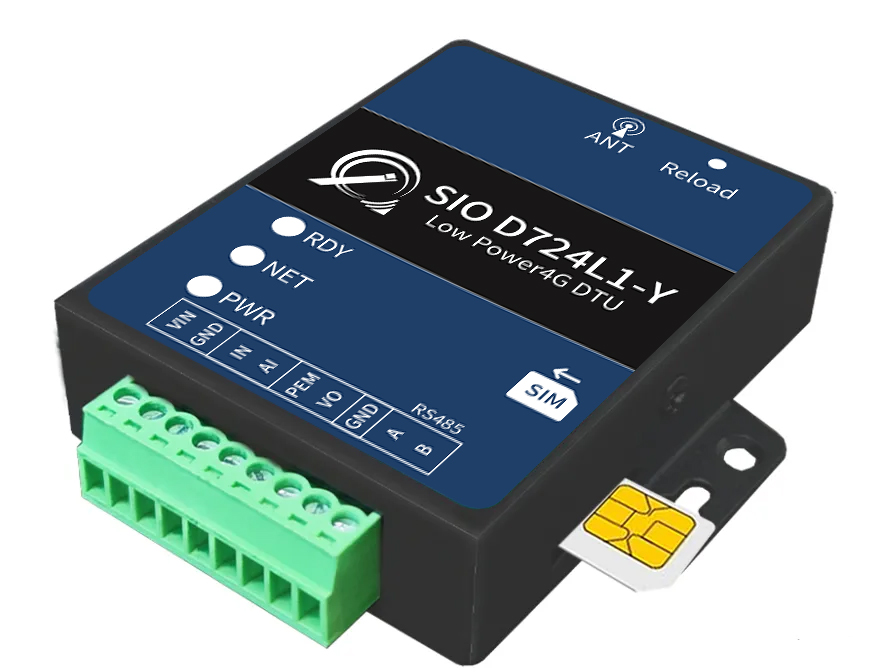

4.1. SIM卡安裝方向
