一、產品概述
Lora無線遠傳水表是針對日常用水的實際需要，自行研制的一款便于遠程抄表及控制的水表。實現水表用水量的遠程直讀，有效的避免了管理部門上門抄表。方便管理部門對Lora無線遠傳閥控水表的用水情況進行控制，使得遠程抄表及控制變得更快捷、可靠、在節約人力、物力和財力的同時，有效地提高生產力。
主要特點：單片機采用高可靠性設計，運行穩定。獨有防氣泡工藝，抄讀數據成功率高。不受外界強磁攻擊，抗干擾性能極強。全密封設計，防水性能好。日常工作無需供電，使用壽命長。遠傳水表采用LORA無線通訊方式，信號傳輸穩定，抄表方式快捷，數據更準確、可靠。遠傳遠控水表，可通過系統軟件實現預付費功能，開/關閥操作。
(1)Lora無線遠傳水表是按照國家標準GB/T778.1~3-1996《冷水水表》、C]/T224-2012標準設計制造的預收費水表，無線遠傳水表其實就是以濕式水表為計量基表，加裝具有遠傳發訊輸出計量數據的模塊裝置，接收無線抄表主設備的抄表指令發射數據。
(2)LoRa模塊，通常實現的就是物理層的通信，目前，LoRa主要在全球免費頻段運行，包括433、868、915 MHz等，LoRa技術具有遠距離、低功耗(電池壽命長)、多節點、低成本的特性，Lora無線遠傳水表由無線通訊模塊和基表組成，具有計量、運算、存儲、診斷、無線遠傳等功能。
二、型號規格技術參數
1、主要技術指標
公稱口徑量程比例 DN(mm) | 量程比例 | 常用流量 m3/h | 過載流量 m3/h | 最小流量 m3/h | 分界流量 m3/h | 最大讀數 M3 |
| 15mm | 100 | 2.5 | 3.125 | 0.025 | 0.4 | 99999.9 |
| 20mm | 100 | 4 | 5 | 0.04 | 0.064 | |
25mm 32mm | 100 | 6.3 | 7.875 | 0.063 | 0.108 |
最大允許誤差：
---從包括最小流量在內到不包括分界流量的低區中的最大允許誤差為±5%---從包括分解流量在內到包括最大流量的高區中的最大允許誤差冷水水表為±2%,熱水水表為±3%。
2、主要尺寸參數
| 公稱口徑 DN(mm) | 長度 L(mm) | 寬度 L(mm) | 高度 L(mm) | 螺紋 D | 連接螺紋長度 Amin Bmin |
| 15 | 165 | 108 | 138 | G3/4B | 10 12 |
| 20 | 194 | 108 | 138 | G18 | 12 14 |
| 25 | 225 | 108 | 138 | G1/4B | 14 16 |
3、電氣參數
| 工作電源 | 工作環境 | 通訊規約 | 采集器帶載 | 采集器信號傳輸 | 水表承壓 | 電源內置鋰電池 | 防水等級 |
| DC3.6V | 溫度0.1℃至+45℃(冷水)、0.1℃至90℃(熱水) | Lora擴頻無線通訊、自組網 | 采集器正常帶載水表為200塊左右(具體以實際情況為準) | 采集器采用4G移動網絡信號傳輸穩定快速，無需集中器 | 水表可承受1.0MPa的水壓強度，無泄漏及損壞 | 可更換內置鋰電池，3.6V容量，每月通訊1次可堅持使用3-5年左右 | IP65 |
三、產品功能特點
| 【計量功能】:水表可測量流經自來水管道水的體積總量園 |
| 【預存水費功能】:先充值后用水、解決收費難問題 |
| 【開關閥功能】:欠費自動關閥斷水、充值自動開閥、手動遠程開關閥 |
| 【集抄管理系統功能】:可使用PC機通過遠程無線通訊的方式對水表進行表號設置、讀寫用量等功能。 |
| 【保護功能】:有磁場干擾時自動關閥、電池電壓較低時自動關閥 |
| 【電池缺電提醒功能】:遠程管理系統通過抄表，讀取水表電池電量過低信息，提醒管理員及時更換 |
| 【用水量顯示】:液晶屏顯示和機械顯示 |
| 【水表采集器移動網絡傳輸】:使用4G移動網絡，與系統后臺數據傳輸 |
| 【安裝方便】:與普通基表安裝方式一樣，不改變現有水表安裝習慣。 |
| 【手機充值繳費】:手機支付寶、微信都可支付繳費 |
| 【手機短信通知】:余額低于報警值，系統會發給用戶催繳短信；充值成功，手機短信通知 |

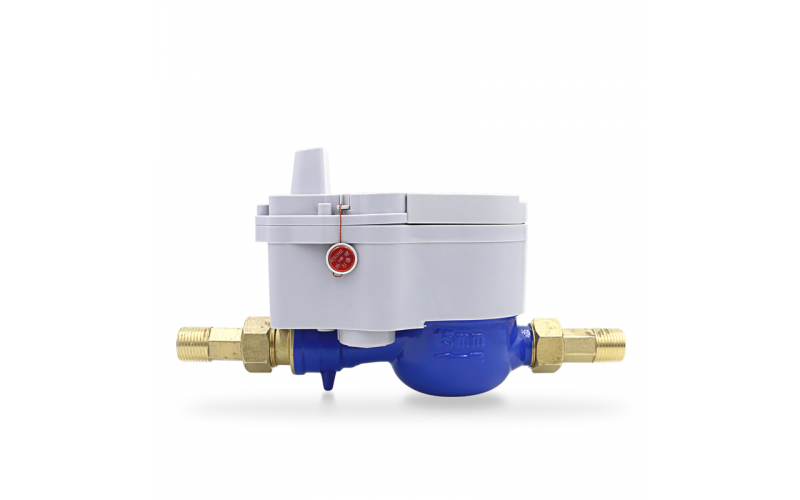

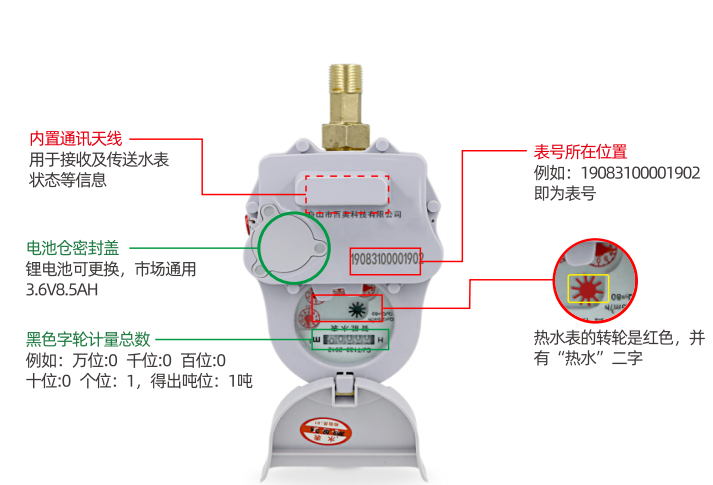

四、外觀圖

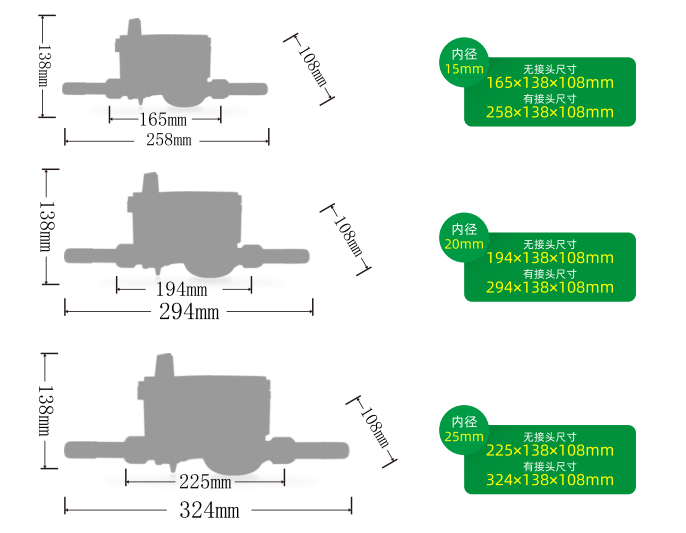

五、產品尺寸

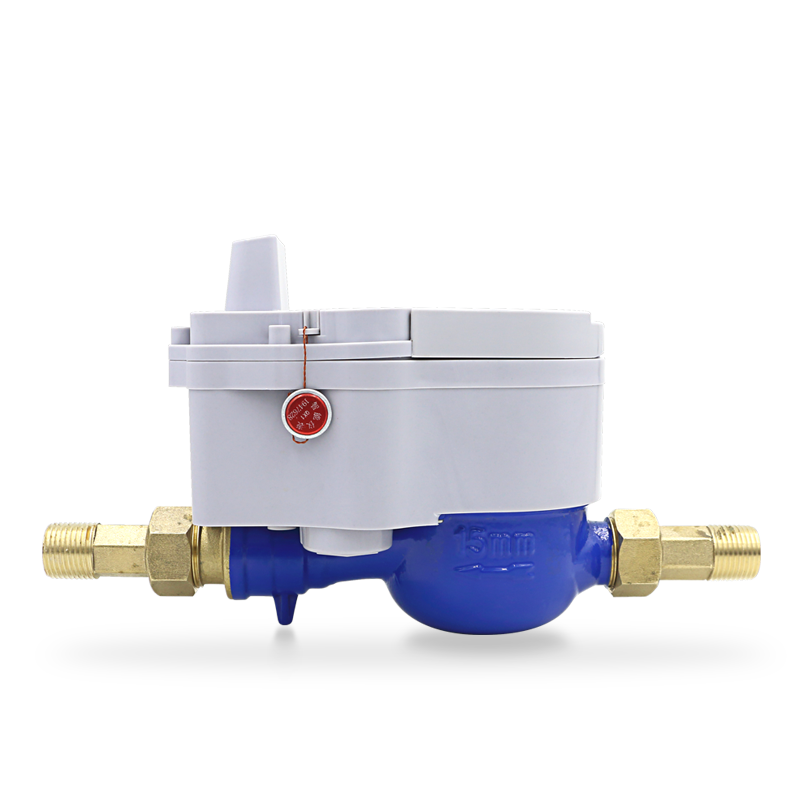

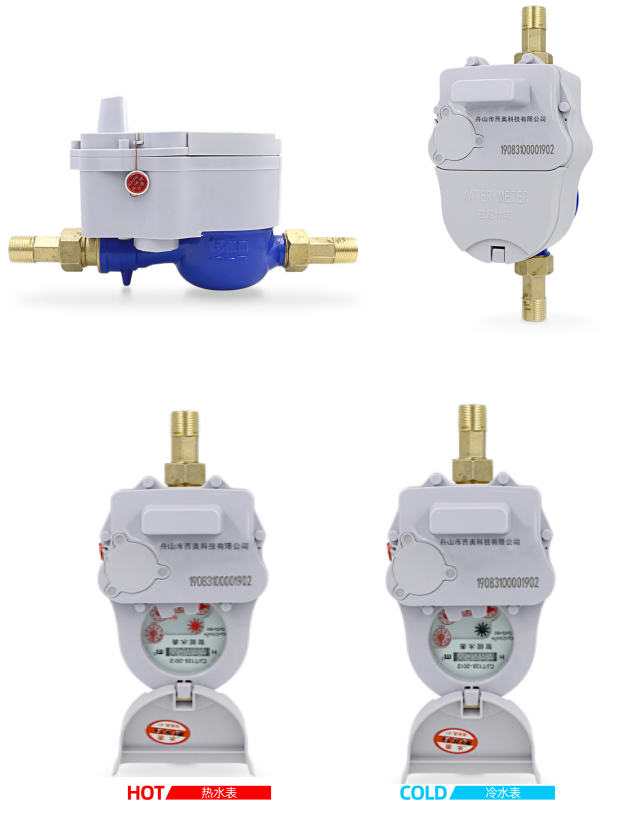

六、多角度立體展現圖

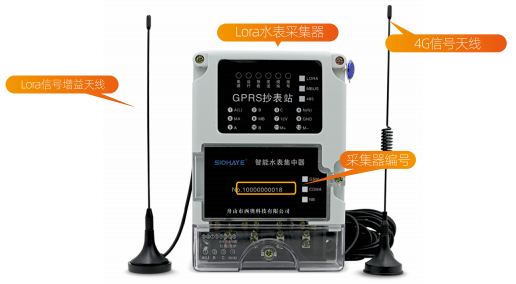

七、Lora水表采集器介紹

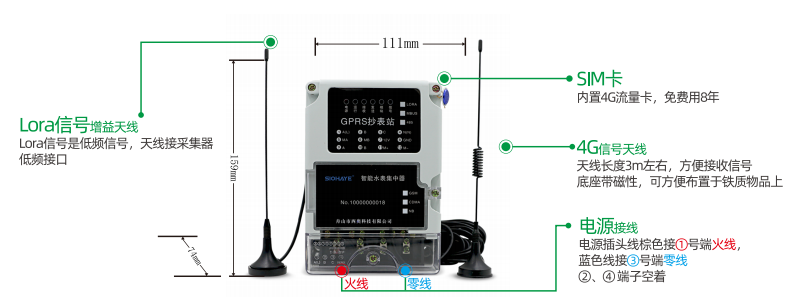

八、Lora水表采集器剖析
九、采集器參數
| 工作電壓 | 工作溫度 | 頻率范圍 | 功耗 | 工作濕度 | 外形尺寸 | 傳輸接口 |
| AC220V±20% | -40℃～+75℃ | 50Hz±5% | ≤5W | ≤95% | 159mm(長)×111mm(寬)×74mm(厚)下行1路LORA、上行1路 | 4G通信 |
